为了使技术沟通更加方便且不受设计软件的约束，xelega3D2018版的“PDF输出”能支持“3D PDF输出PMI对象”、“2D PDF支持矢量输出工程图对象”。本次课程将要介绍这两个功能在3D 2018中的使用。

1. 3D PDF 输出 PMI 对象

xelega3D的2017版在输出PDF格式时，只能输出产品的结构，不能把在软件中添加的PMI标注一起打包保存。但这一功能在2018版中得到优化升级，用户可以直接把3D模型及相关应用PMI标明技术说明，通过3D PDF打包，把数模保存成PDF的格式。之后通过办公软件Adobe Reader 打开并查看我们的数模、PMI数据 ，对数模进行旋转、平移、放大、测量等操作。与更广泛的人员进行分享和交流，让图纸不再受设计软件的限制，让技术交流变得更随心所欲，这一功能最大限度的提升设计的协同性和效率。

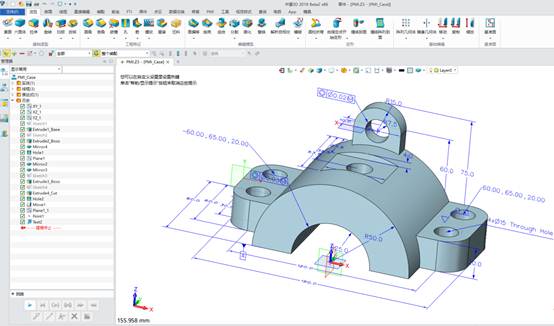

首先，我们要打开一个已经用xelega3D软件PMI标注好的数模，如图1所示。

 图1

然后，将PMI标注完的数模保存成PDF格式，点击“文件”—“另存为”，如图2所示。

 图2

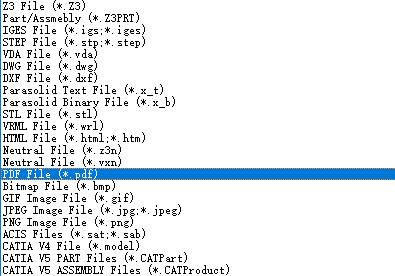

接着，点击另存为后选择保存类型为PDF格式，如图3所示。

 图3

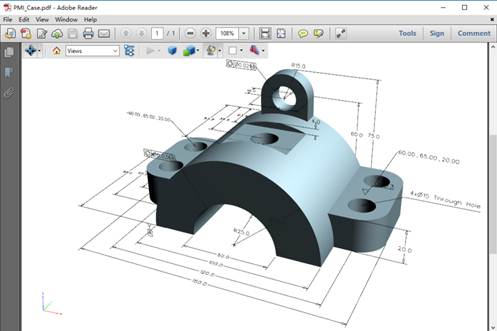

再将保存好的PDF文件用Adobe Reader打开，如图4所示。

 图4

最后，我们就可以把我们的产品结构和尺寸数据以PDF的形式打开。同旧版本相比，2018版本能够将PMI数据在PDF中对外输出，使得客户在对产品进行技术交流、评审时不再受软件的限制，只需通过办公软件就能直观看到。

2. 2D PDF 支持矢量输出工程图对象

矢量导出工程图，就是把工程图的线条作为矢量对象导出，这样无论是着色投影的视图，还是一般的线框投影视图，导出后的PDF放大缩小，边缘都能清晰无锯齿。

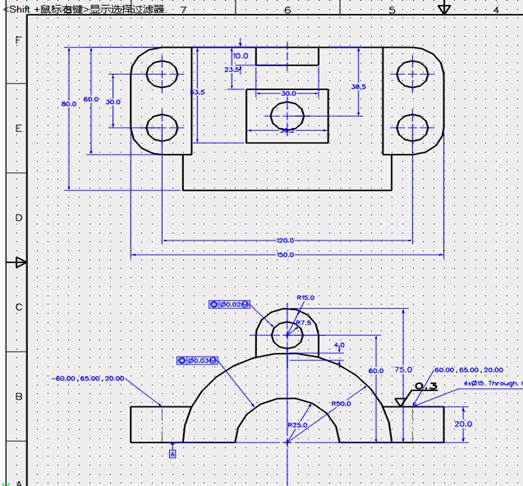

首先，我们打开一个已经用xelega3D 软件设计的2D工程图，如图5所示。

 图5

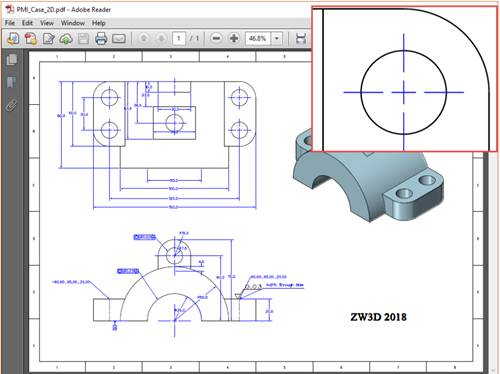

然后，同3D PDF 输出 PMI 对象的方法一样，将2D工程图保存成PDF格式，并用Adobe Reader打开。我们可以看到无论是着色投影的视图，还是一般的线框投影视图，导出后的PDF放大缩小，线条都非常平滑，如图6所示。

 图6

以上就是xelega3D2018版在“PDF 输出”模块上做出的改良。无论是3D输出PMI，还是2D工程图支持矢量化输出，都在用户体验上进行了提升，完善了旧版本。相信能让大家使用起来更方便！
