常常有企业会在产品设计过程中需要上下游协同设计。xelega3D2018的“关联导入”能够记录导入的第三方数据的原始状态，并在第三方数据更新时识别哪些是变化的对象，从而更新变化对象，且对之前导入后所作的编辑保持不变。本次课程我们将运用这个功能来实现数据的关联，帮助大家更快速便捷的进行产品设计。

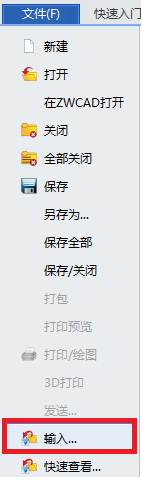

第一步：导入某软件绘制的模型文件，点击“文件”-“输入”，如图1所示。

 图1

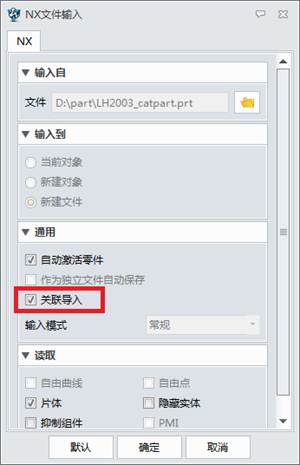

第二步：选择需要导入的文件，点击“打开”，在出现的对话框里，勾选“关联导入”，点击“确定”，将第三方文件导入到xelega3D中，如图2所示。

 图2

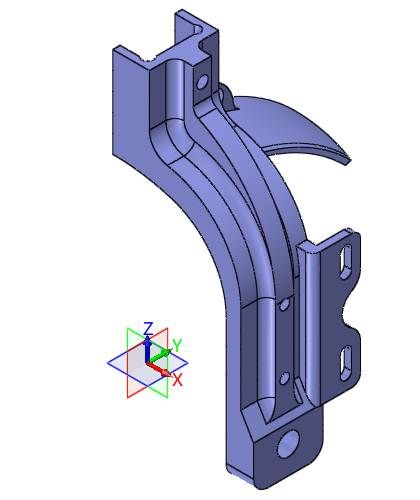

第三步：导入文件后保存为Z3格式的模型，如图3所示。

 图3

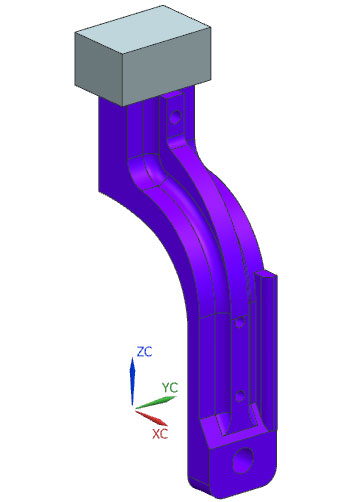

第四步：用某软件对原模型文件进行编辑修改，修改后的模型文件如图4所示。

 图4

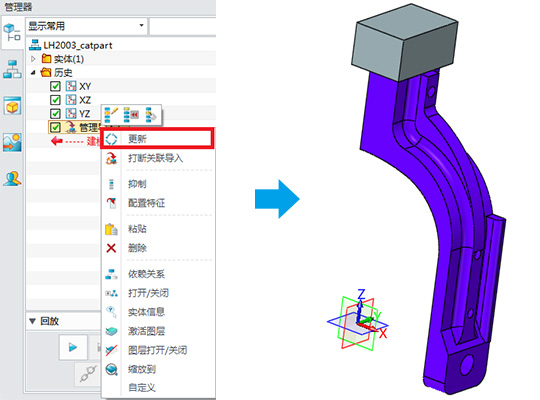

第五步：打开第一次导入时保存的Z3文件，在管理器中点击右键，选择“更新”，可看到更新结果，如图5所示。

 图 5

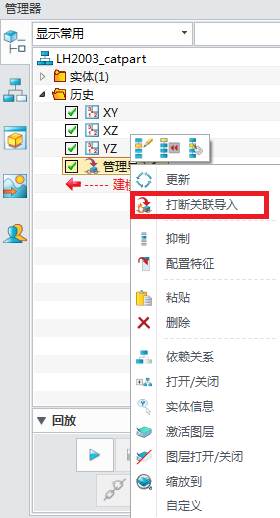

第六步：如果在后期工作中，需要断开数据导入的关联性，可以采用“打断关联导入”，从而取消关联关系，独立进行后期的设计工作，如图6所示。

 图6

到此，“关联导入”的学习已完成。可以看出，xelega3D新增功能之“关联导入”，能很好帮助企业上下游间的协同设计工作，同时可根据企业的实际情况进行相应的关联性处理，灵活高效。
