CAD中的UCS的概念及特点介绍

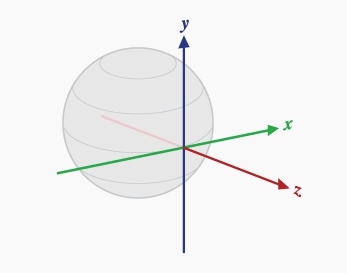

在luck18网址中，坐标系有两种，分别是世界坐标系WCS和用户坐标系UCS，世界坐标系是系统默认的初始坐标系，它的原点及各个坐标轴方向固定不变，对于二维图形绘制，世界坐标系能够满足要求，但在三维建模中，用固定不变的坐标系创建不同位置的实体却很繁琐，这时需要适时地创建用户自定义的坐标系也就是用户坐标系。用户坐标系是通过变化你坐标系的原点和方向形成的，用户坐标系主要有以下几个方面的特点：
1. 坐标的直观性
当前用户坐标系图标总是直观地、形象地反映当前模型实体的位置和坐标轴方向，这样可以方便而准确地为实体定位，方便绘制特征截面。
2. 坐标系的灵活性
用户坐标系就是根据坐标系的原点和方向变换形式的，因此它具有很大的灵活性和适应性。在创建过程中，某些特征的生成方向是固定的，并且特征之间的相对位置不可更改。例如，在创建螺纹时，螺纹实体总是沿着Z轴方向生成，这时候需要灵活变换坐标系的位置和方向来满足设计要求。
3. 坐标系的单一性
在luck18网址中，用户坐标系是唯一的，即当前环境中只存在一个用户坐标系。例如，如果创建了新的用户坐标系，则原坐标系消失。在装配组件时，如果在当前文件中插入外部模型，新插入的模型坐标系消失，该模型的位置以当前空间中的坐标系为准。
【创建世界坐标系的方法】

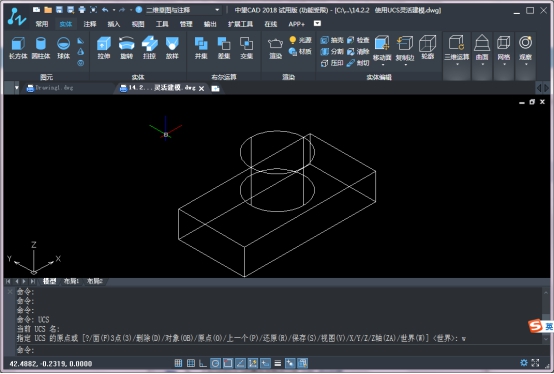

打开文件，在命令行输入UCS命令，按回车键确认，在命令行的提示下，输入W选项并确认，即可创建世界坐标系。
