CAD中定义和管理用户坐标系的常用方法
UCS用户坐标系表示了当前坐标系的坐标轴方向和坐标原点位置，也表示了相对当前UCS的XY平面的视图方向，尤其是在三维建模环境中，它可以根据不同的指定方位来创建模型特征。大家知道在CAD中如何去管理用户坐标系吗？下面，小编总结了管理UCS坐标系的几种常用方法供大家参考。
第一种方法：在命令行中输入UCS。

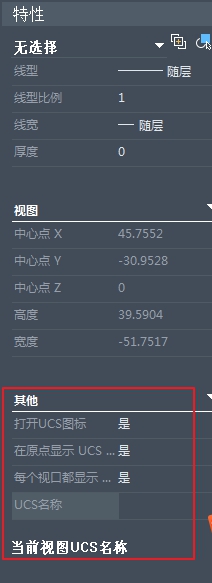

第二种方法：在特性管理器中选择UCS相关选项。
下面，我们以在命令行输入UCS为例，介绍几种常用的UCS坐标的调整方法。
1. UCS。 该命令中的各选项与工具栏中的按钮相对应。
2. 世界。该工具用来切换回模型或视图的世界坐标系，也就是WCS坐标系。世界坐标系也叫作通用坐标系或绝对坐标系，它的原点位置和方向始终是保持不变的。
3. 上一个。 上一个(UCS)是通过使用上一个UCS确定坐标系，相当于绘图中的撤销操作，可以返回上一个绘图状态。区别在于该操作仅返回上一个UCS状态，模型的操作不会撤销。
4. 面。主要用于将新用户坐标系的XY平面与所选实体的一个面重合。
5. 对象。通过选择一个对象，定义一个新的坐标系，坐标轴的方向取决于所选对象的类型。如果选择不同类型的对象，坐标系的原点位置和X轴的方向会有所不同。
6. 视图。可以让新坐标系的XY平面与当前视图方向垂直，而原点保持不变。
7. 原点。用于修改当前用户坐标系的原点位置，坐标轴方向与上一个坐标系相同。
8. 3点。选取3个点确定新坐标系的原点、X轴与Y轴的正向，
9. X/Y/Z轴。用于将当前坐标绕某个轴进行一定角度的旋转，以形成新的坐标系。
