曲轴是发动机中最重要的部件，曲轴的结构形状比较复杂，设计师进行设计时离不开实体建模所需要的一些建模技能。本次课程中，我们在xelega3D中学习设计曲轴，以深入学习到草图绘制、约束、拉伸、旋转等基本建模功能的操作。

第一步，新建一个名称为曲轴的文件。

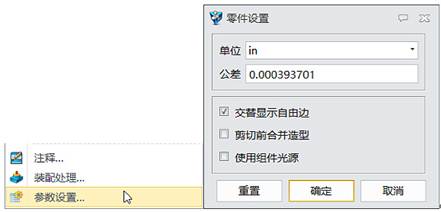

第二步，在编辑下拉菜单下进入参数设置，把单位改成英制in，如图1所示。

图1 设置属性

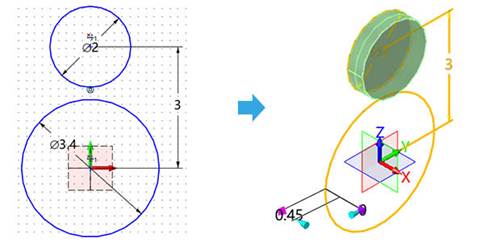

第三步，在YZ工作平面上绘制草图，绘制完毕退出后，再对草图进行拉伸，通过区域拾取草图的小圆，类型为1边，厚度为0.45in，如图2所示。

图2 绘制草图、拉伸-1

第四步，对上步草图进行2次拉伸，通过区域拾取草图的大圆，类型为2边，厚度从1.25in到2in，如图3所示。

图3 拉伸、拾取

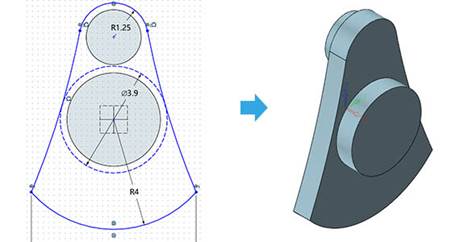

第五步，在YZ工作平面上绘制下图草图，绘制完毕后退出，将其进行拉伸，类型为2边，把两个圆柱体造型连接起来，布尔运算为加运算，如图4所示。

图4 绘制草图、拉伸-2

第六步，对下图两个角进行倒圆角，半径为0.5in，如图5所示。

图5 倒圆角

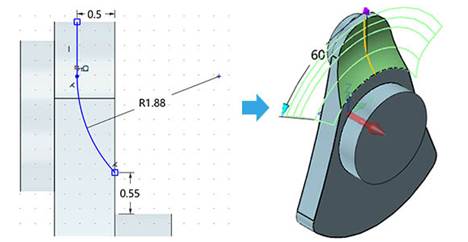

第七步，在XZ工作平面上绘制下图草图，绘制完毕后退出，将其进行旋转，类型为对称，角度为60°，布尔运算为减运算，如图6所示。

图6 绘制草图、旋转-1

第八步，在XZ工作平面上绘制下图草图，绘制完毕后退出，将其进行旋转，类型为对称，角度为100°，布尔运算为减运算，如图7所示。

图7 绘制草图、旋转-2

第九步，在下图小圆柱体的表面创建草图并绘制，完毕后退出草图，如图8所示。

图8 绘制草图-1

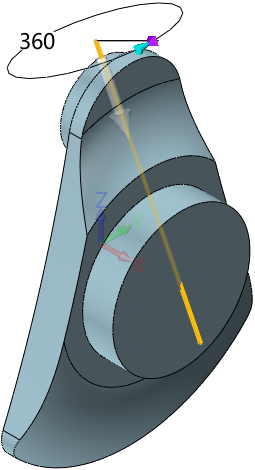

第十步，对上步草图进行旋转，类型为对称，角度为360°，布尔运算为减运算，如图9所示。

图9 旋转-1

第十一步，在XZ工作平面上绘制下图草图，上半部分的尺寸和下半部分的尺寸如图10所示。

图10 绘制草图-1

第十二步，对上步草图进行旋转，类型为对称，角度为360°，布尔运算为减运算，形成油槽，如图11所示。

图11 旋转-2

第十三步，对造型进行镜像，布尔运算为加运算，然后进行复制，沿下图方向移动4in，如图12所示。

图12 镜像和复制

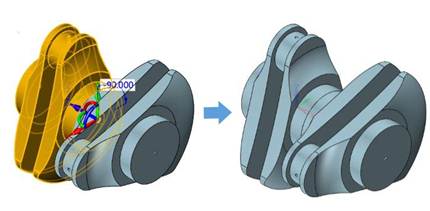

第十四步，对上图移动手柄位置到大圆柱体中心，然后旋转造型-90°，完成复制造型，如图13所示。

图13 移动-1

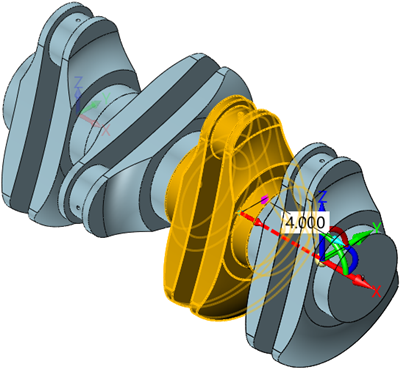

第十五步，对造型进行复制，沿下图方向移动4in，如图14所示。

图14 复制

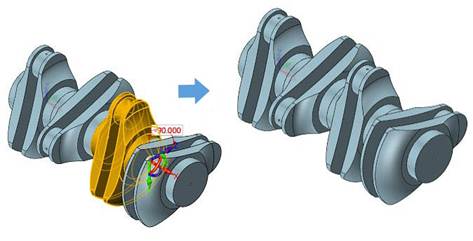

第十六步，对上图移动手柄位置到大圆柱体中心，然后旋转造型-90°，完成复制造型；组合，布尔运算为加运算，如图15所示。

图15 移动-2

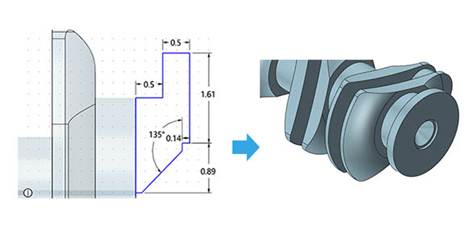

第十七步，在XZ工作平面上绘制下图草图，绘制完毕后退出，将其进行旋转，类型为1边，角度为360°，布尔运算为加运算，如图16所示。

图16绘制草图、旋转-3

第十八步，在下图大圆柱体的表面创建草图，六个角上绘制6个点，草图如图17所示。

图17 绘制草图-2

第十九步，在上图草图点的位置创建孔特征，类型为螺纹孔，深度为1in，孔模板为3/8-16UNC-2B，起始倒角为0.03in，如图18所示。

图18 孔

第二十步，先后创建圆柱体，一个半径为0.75in，长度为4in，一个半径为0.5in，长度为2in，布尔运算为加运算，如图19所示。

图19 创建圆柱体

第二十一步，在下图位置创建一个孔，半径为0.68in，深度为1.5in，起始倒角0.03in，再进行倒圆角，半径为0.25in，如图20所示。

图20 孔和倒圆角

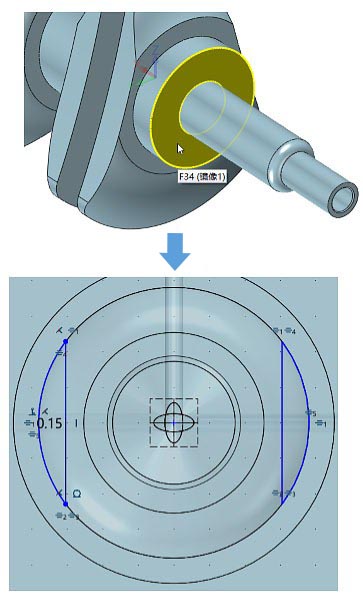

第二十二步，在下图圆柱体的表面创建草图并绘制，如图21所示。

图21绘制草图-3

第二十三步，对上步草图进行拉伸，类型为2边，厚度从0.5in到4in，布尔运算为减运算，如图22所示。

图22 拉伸

第二十四步，最后的效果图如图23，保存文件即可。

图23 设计完成

到此，使用xelega3D进行曲轴设计的课程就完成了。在本课程的操作中，我们多次使用了绘制草图、旋转、拉伸等基本建模功能，大家后续可通过更多操作练习进一步掌握这些功能技巧，提高工作效率哦。
