花瓶是日常生活十分常见的摆设品，本课程我们学习一款花瓶的设计与渲染，主要包括使用xelega3D进行花瓶的实体设计、渲染前的模型准备工作以及使用Keyshot进行渲染三个部分。由于篇幅原因，本节我们先来学习课程的上半部分。

第一步，新建一个名称为花瓶的文件，并保存该文件。

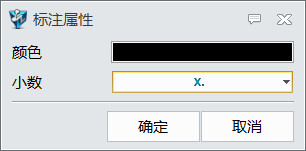

第二步，在XZ工作平面上创建草图，设置标注属性为整数，如图1所示。

图1 标注属性

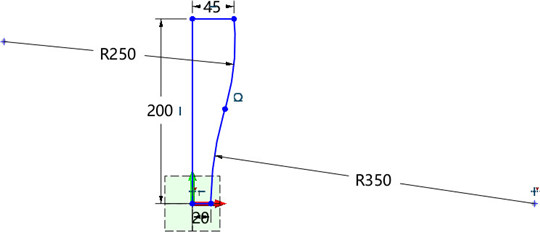

第三步，在XZ工作平面上创建草图，草图参数如图2所示。

图2 创建草图-1

第四步，对上步草图进行旋转，创建回转体；对造型进行抽壳，厚度为-5mm，顶部为开放面，如图3所示。

图3 创建回转体

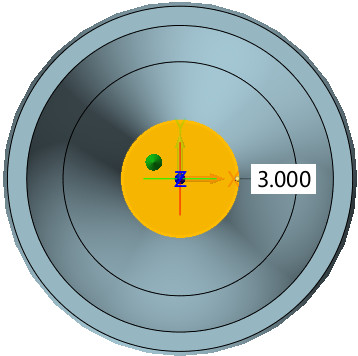

第五步，对花瓶底部进行面偏移，增厚3mm，如图4所示。

图4 面偏移

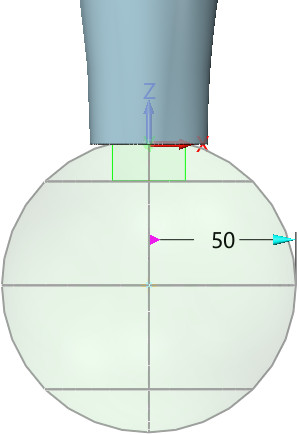

第六步，创建一个半径为50mm的球体，球体位置为0,0,-48，布尔运算为减运算，如图5所示。

图5 创建球体

第七步，分别对花瓶底部进行倒圆角，倒圆角半径为3mm; 对花瓶底部球体切除后形成的边进行倒圆角，倒圆角半径为10mm，如图6所示。

图6 倒圆角-1

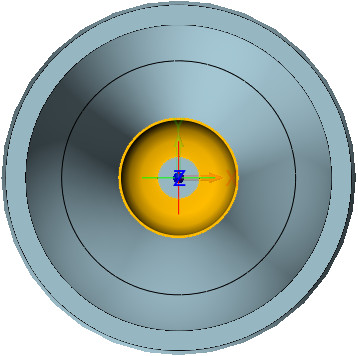

第八步，对花瓶内侧底部边进行半径为10mm的倒圆角，如图7所示。

图7 倒圆角-2

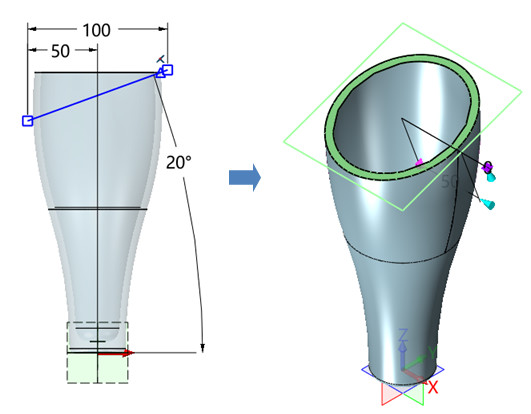

第九步，在YZ工作平面上创建草图，绘制下图草图后退出草图，并对草图进行拉伸切除，把花瓶上面部分造型切除，如图8所示。

图8 造型切除

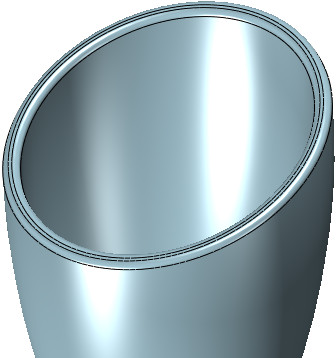

第十步，对花瓶瓶口部分进行倒圆角，半径为2mm，如图9所示。

图9 倒圆角-3

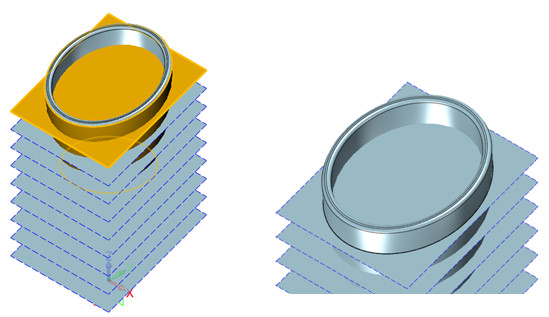

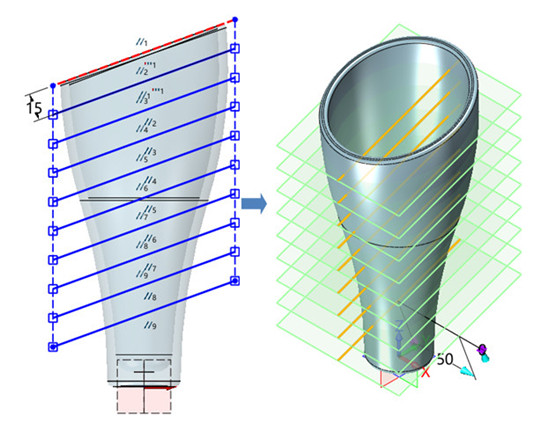

第十一步，在YZ工作平面上创建草图，绘制下图草图后退出草图; 对草图进行对称拉伸，布尔运算为基体，距离超过花瓶边界即可，如图10所示。

图10 拉伸边界

第十二步，使用相交曲线，提取上步创建曲面和花瓶外面瓶身的相交曲线，再一一提取剩下了的相交曲线，如图11所示。

图11 提取相交直线

第十三步，隐藏不需要的曲面，如图12所示。

图12 隐藏曲面

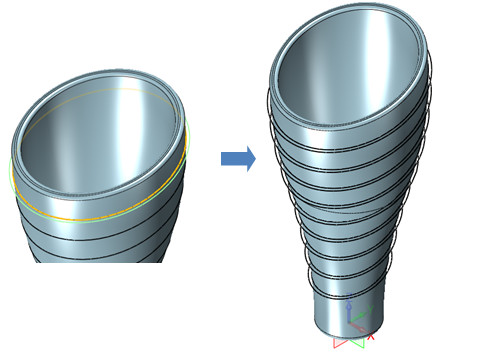

第十四步，使用偏移，距离为2mm，所有曲线偏移完毕后，如图13所示。

图13 拉伸切除-3

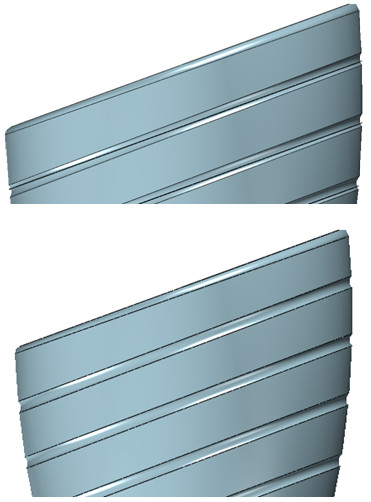

第十五步，使用杆状扫掠，外部直径为5mm，曲线为上步偏移所得曲线，将所有杆状扫掠操作完成，如图14所示。

图14 杆状扫掠

第十六步，使用组合，花瓶为基体，杆状扫掠所获得的造型为合并体，布尔运算为减运算，并隐藏所有曲线，如图15所示。

图15 组合

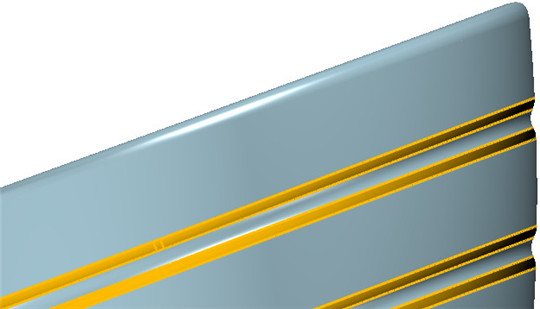

第十七步，对环状凹槽进行3mm的倒圆角，花瓶建模完成，如图16所示。

图16 倒圆角-4

至此，使用xelega3D进行花瓶的实体设计及渲染的上半部分课程就结束了，希望通过本节课能让大家进一步掌握曲线、实体建模的设计技巧。在下节课中，我们将继续把下半部分课程完成，以掌握更多建模后的渲染等技巧。
