工程师们进行产品设计的过程中，有时需要体现各尺寸参数之间的关系，或者进行变量化设计，此时会使用方程式来进行相关工作，而在xelega3D中，方程式的编辑既可一条一条的输入，亦可直接使用已有的EXCEL数据。

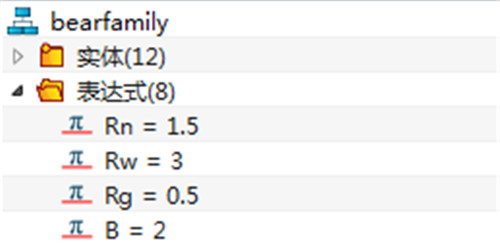

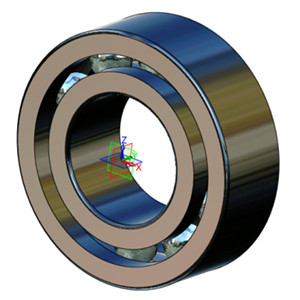

接下来，我们以下图的轴承变量数据为例，在xelega3D编辑方程式，并导入导出EXCEL。
图（1）

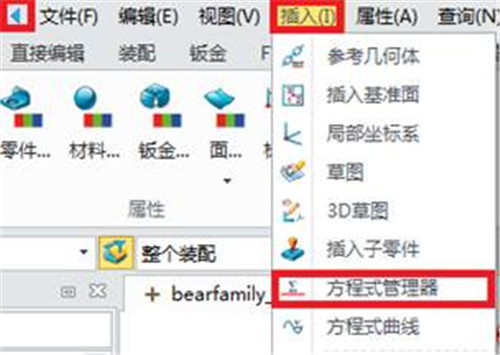

1.点击左上方的蓝色小三角按钮，在展开菜单中点击“插入”，选择“方程式管理器”。
图（2）

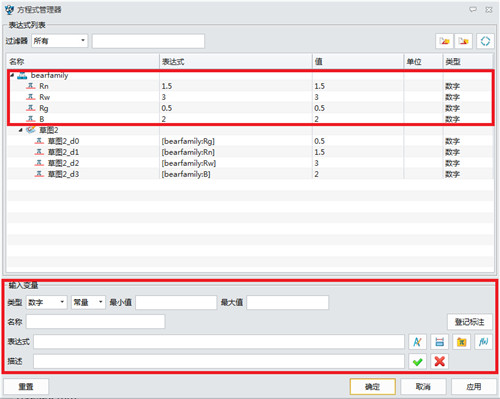

2.打开管理器对话框，即可进行方程式的编辑。图中是已编辑的变量，亦可通过下方对话框输入新的方程式。
图（3）

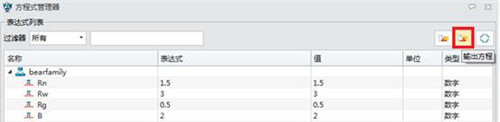

3.点击右上方的“输出方程”按钮，将已有的方程式输出为EXCEL。
图（4）

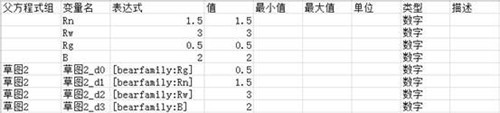

4.输出后的EXCEL文档如图所示。
图（5）

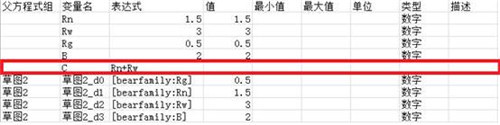

5.接着，插入一个变量“C”，它的表达式为“Rn+Rw”，如图所示。
图（6）

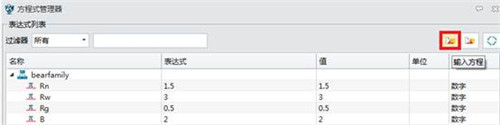

6.点击方程式管理器右上方的“输入方程”按钮，将编辑后的EXCEL方程式输入。
图（7）

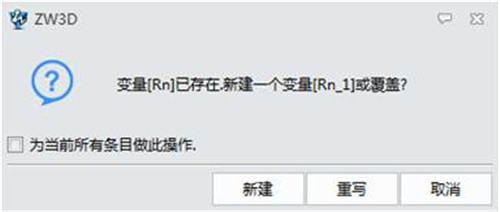

7.输入时若有同名变量，将进行提示，根据需要选择“新建”还是“重写”，这里我们选择“重写”的方式。
图（8）

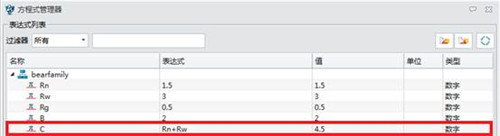

8.输入后点击“应用”，即可完成EXCEL方程式输入，结果如图所示。
图（9）
综上所述，xelega3D方程式管理器，可以满足设计师们对方程式编辑的需要，既可逐条编辑，亦可借用EXCEL方式进行方程式的编辑，有效地提高设计效率。
