我们在CAD中绘制图形时，我们会需要将一条直线截断或者伸长一定的长度，如果我们使用做辅助线的方式，然后再次修剪，这也是可行的方法之一，但是这样还是比较麻烦了一点，我们有没有其他更简单快捷的方法呢？
当然是有的，CAD的特点就是多样的方法解决问题。
看看我们呢的解决方法步骤吧。
1.我们打开luck18网址，然后菜单栏【工具】中的【草图设置】

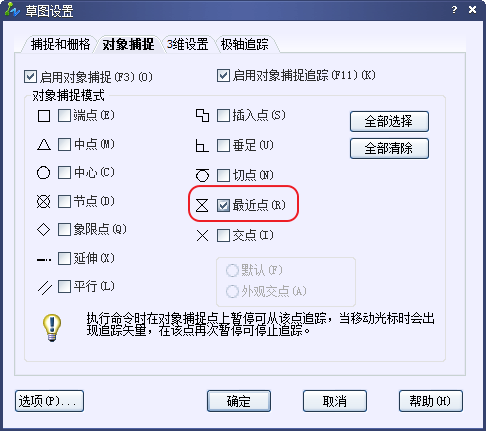

2. 我们看到弹出的草图设置，勾选【最近点】，其他的捕捉模式在这个案例下并没有用处。

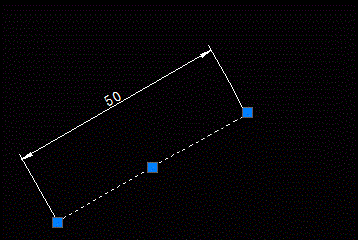

3.我们选中直线，然后点击我们要更改长度的线段的一端的夹点，然后在直线上移动光标， 参考下图。
4. 然后我们输入要更改的距离，我们输入30作为例子，正数即代表要缩短的距离，俯视即为伸长的距离。
5.然后我们回车就可以看到更改后的效果了。
以上，是我们提供的一个参考的方法。
