破面修复是一个产品工程师无法回避的问题，而从前期报价到模具设计及CAM编程加工都涉及到补破面的工作。在一些OEM公司，客户来图格式多样化，难免出现破化的产品图，一些变形严重的面更是让人头疼（如图1）。

图1 变形严重的破面

那么如何对上图所示的破面进行快速修复，且使其达到良好的质量？下面我们来学习使用xelega3D的混合建模功能，对破面进行修复的技巧。

xelega3D支持直接导入CATIA、NX、PROE、SOLIDWORKS、SOLIDEDGE、INVENTOR、IGS、STP、X_T等格式。导入产品图后我们要先找到出现破面的地方，xelega3D提供了2种方法去帮助工程师定位破面的地方。

找破面方法：

1. 通过切换到线框模式（CTRL+F可以快速实现线框和着色显示的切换），具体见图2，蓝色虚线就是有破面的地方。

图2 破面的位置

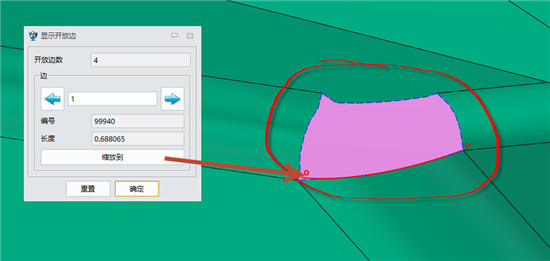

2. 通过修复模块里的显示开放边功能，自动定位到破面的地方，具体操作如图3、图4。

图3 自动定位破面的地方

缩放定位后的效果：

图4 缩放定位后的效果

找到破面的位置后就可以开始进行修复的工作了：

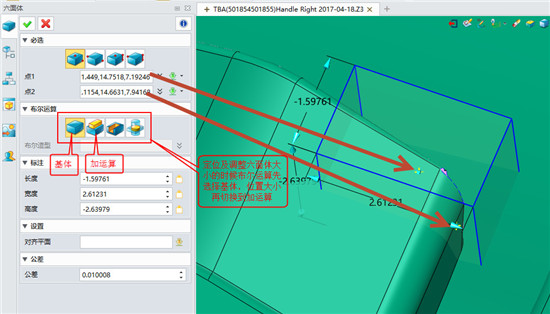

1. 在破面变形的位置创建一个六面体，大小覆盖变形的面就可以，如图5。

图5 创建六面体

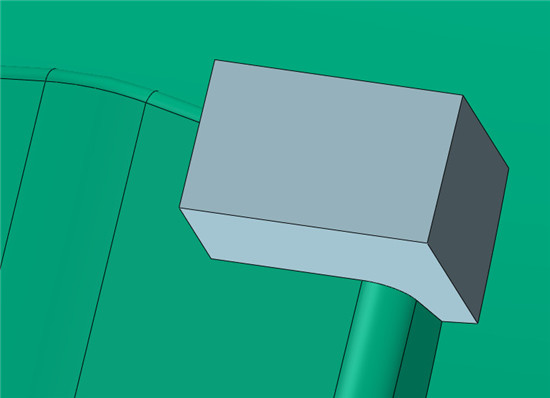

下图是布尔加六面体后的效果，如图6。

图6 创建六面体后的效果

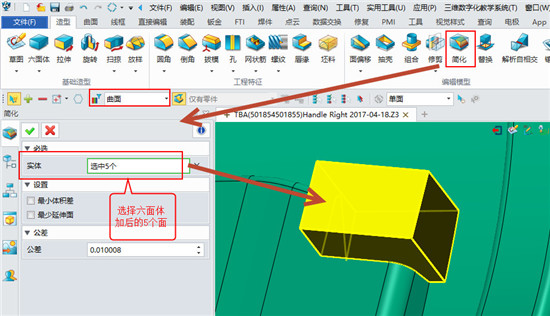

2. 接下来使用【造型】模块的【简化】功能，如图7。

图7 选择六面体加后的5个面

简化后的效果，见图8：

图8 简化后的效果

3. 根据原来圆角大小，用倒圆角来还原原来的倒圆角，如图9所示：

图9 还原原来的倒圆角

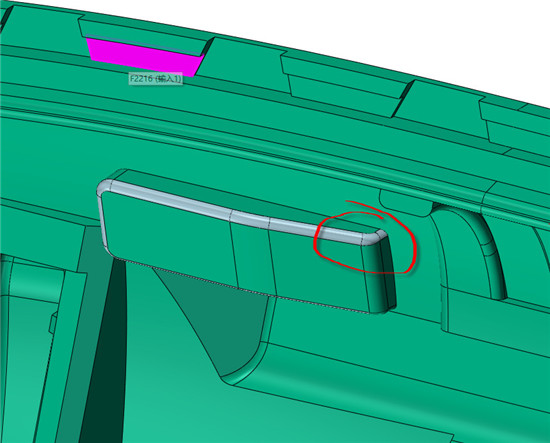

到此破面已经完美修复，见图10：

图10 破面修复后的效果

xelega3D支持在面体与实体之间做布尔运算操作，这样可以免除很多需要做面才能修复的麻烦，而且操作更快捷，修复效果更好。
