CAD定距等分实例
在我们使用CAD绘图的过程中，有可能会用到定距等分，定距等分只是在被等分的对象上添加一个或者多个新的对象，并不是将等分对象拆分。接下来我们就详细介绍一下定距等分的使用过程。
1.绘制一条50的直线，接下来我们要以它为例，将它等分为每段距离5。

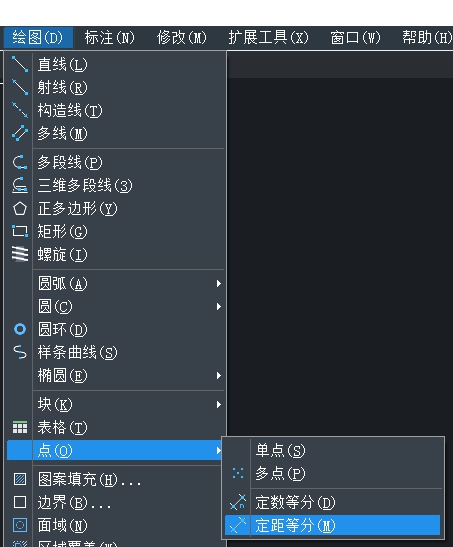

2. 命令行输入MEASURE并按回车键确认，或者依次点击CAD编辑器上方的【绘图】——【点】——【定距等分】按钮。

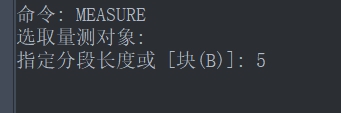

3. 选择要定距等分的对象，指定等分线段的长度：5，然后按空格键或者回车键。

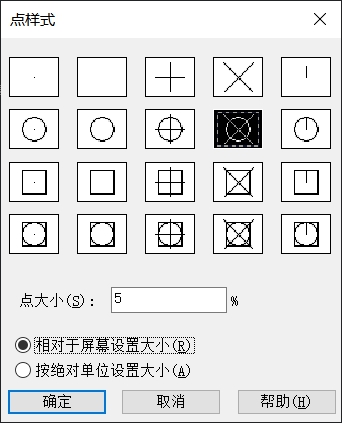

4. 依次点击CAD编辑器上方的【格式】——【点样式】，然后在弹出的窗口中选择一个自己需要的样式，点击确定。

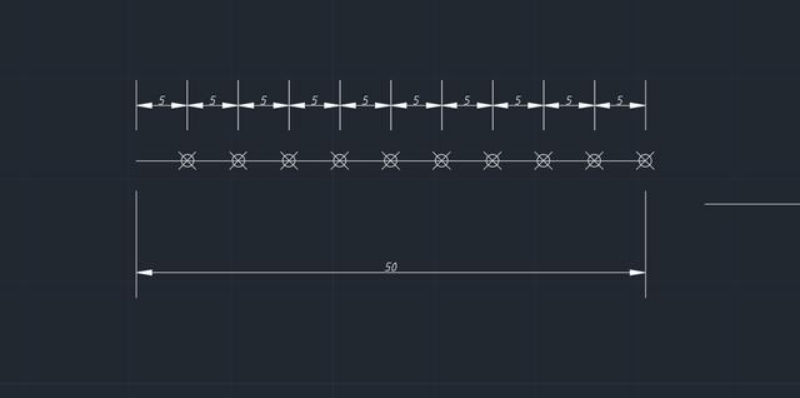

5. 我们再对线段的距离进行标注，效果如下图所示：
以上就是一个在luck18网址中进行定距等分的例子，希望对大家有所帮助。
