有时候我们在绘图的时候两个表示用的是一样的标注的样式，但是我们在图里看到的效果却有很大的差别，这是为什么呢？有时候我们修改了标注样式，但是我们的标注却没有改变，这又是什么原因呢？

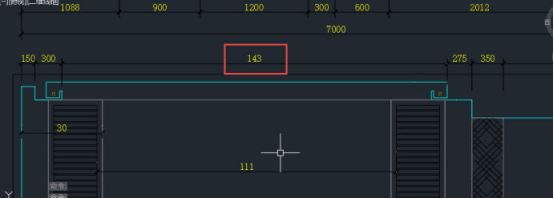

我们来看看一个实例，参考下图。

我们标注图中尺寸时候，发现了标注的数值和图清关中的其他标注明显不一样，差着一个数量级。这是怎么回事呢？

我们来看看如何解决这种问题

1、输入LI，回车，选中这个标注，看看它的参数，如下图所示。

我们可以看到这个标注的样式名是200，但看上去并没有什么特殊的地方，我们再来看看其他看似正常的标注的参数。

2、输入LI，回车，选中旁边看上去正常的标注，看看它的参数，如下图所示。

这个标注的样式也是200，但可以看到下面出现了：标注样式替代的参数：DIMLFAC 30，这说明这些标注在标注样式的基础上修改了标注的测量单位比例，或者叫线性比例。图中原有的标注通过将DIMLFAC设置成30，标注数值被放大了30倍，这说明这张图并不是1：1绘图，而且也不是在标注样式中直接设置的测量单位比例。

用LI可以直接看出标注单独设置的、与标注样式不同的参数，其实用特性面板（CTRL+1）也能看出来问题，我们将两个标注同时选中，然后浏览一下两个标注的参数，看看哪个参数显示为*多种*，就知道两者哪个参数不同了，如下图所示。

但从特性面板无法知道到底哪个标注是跟标注样式不一致的，所以还是建议还是用查询LI命令。

标注参数怎么设置得跟样式不同？

CAD软件允许属于同一标注样式的标注实体具有不同的特殊的参数，即同一样式的标注可以具有某些个别不同的参数。上面查询时看到被修改参数叫标注样式替代，出现上述情况的原因有三种：

?一、标注式样对话框中，选择一个标注样式（如XXX），单击“置为当前”按钮将样式设置为当前样式，然后单击"替代"按钮，就会弹出“替代当前样式”对话框修改参数后，单击确定按钮，我们在标注样式管理器中就可以看到标注样式下面显示<样式替代>，如下图所示。

这样就定义了一个特殊的样式，其参数与原标注样式大体相同，只是有个别参数有所不同。该样式定义后，程序并不对图中已有的属于原标注样式的标注实体进行更新。如果将替代样式设置为当前样式，用户再进行标注，就等于图中存在两种同名带设置不同的标注样式了。

二、对于已经存在的标注实体，在属性框（CTRL+1）中对标注进行修改，则该标注实体也属于一个特殊样式了。

三、直接设置标注相关的变量，例如通过输入DIMSCALE修改标注的特征比例，输入DIMLFAC修改测量单位比例。

如果标注没有使用替代参数，修改标注参数，图中使用该样式的标注通常会自动更新。如果使用替代样式或修改个别参数的标注也会更新，但其被修改的特殊参数仍会保留。例如一个标注与标注样式的区别是文字高度不同，那么修改标注样式的文字高度，此标注的文字高度将不再变化，而其他参数（如箭头大小等）仍会标注样式中参数的变化而发生改变。

如果希望前后标注一致，修改标注样式后标注会自动更新，就不要单独修改标注的参数，最好直接修改标注样式的参数，比如上面例图中的标注就应该直接标注样式中将测量单位比例设置成30，这样就不会下次或其他人标注时数值不同了。如果希望被修改参数的标注恢复成跟标注样式相同，可以用标注更新命令，如下图所示。

标注更新并不是一个独立的命令，而是标注样式命令-DIMSTYLE的一个分支，命令前带一个中横杠-，就是执行命令行模式，不会弹出对话框，我们可以输入-D，回车，输入A，回车，就跟在命令面板点标注更新按钮一样。执行命令后会提示我们选择对象，我们可以框选要应用此标注样式的标注，标注的所有参数就会恢复成跟标注样式完全一致。
