在通用机械设计领域，绘制零件工程图，装配工程图，总装图等平面图纸的需求必不可少，而总装图在生产的组装环节中，运用最为广泛。使用总装图中，最常见的有零件的序号标注，BOM表，等重要信息。序号标注一般只显示ID的序号，查看零件名称等信息，需要在BOM表格里查找序号标注相对应的ID号，在查看相应的信息。

想要一眼直观的在序号ID旁边看到相应零件名称信息，则需要用文字的方式在序号标注的ID旁添加BOM里描述的信息，传统方法添加的字符属性不带关联性，且写入修改也比较麻烦。xelega3D2017最新版本针对于这种场景的这一问题，提供了表格数据链接到文本这一功能，字符数据直接从表格里提取，表里的数据字符发生改变，则相应的文本也会发生改变，使工程师能够提高工作效率。

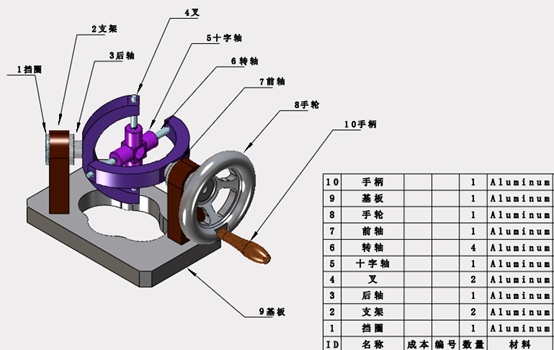

现以上面总装图为例，给大家介绍一下表格数据链接到文本的应用。

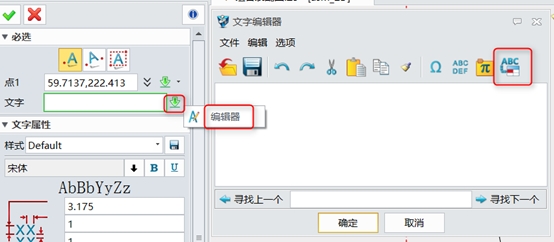

1、选择文字命令，选择好文字位置，输入的文字选择在编辑器里选择链接到单元表命令。

2、在使用链接到单元表格命令后，只需要在要链接的表格里点击左键就可以选择表 格里的字符数据链接到文本了，也可以选择整列和整行、或是全选。

3、表格文字就直接链接到文本了。

4、依次完成所有文本的添加。

xelega3D的表格单元格式链接到文本功能，可以快速的在文本里提取相关信息，不止是BOM表可以，其他表格如：孔表、电极表、焊件切割表等这些表格单元都支持链接到文本功能。
