CAD机械制图的绘制步骤
我们在CAD绘制机械图的一些步骤技巧是我们必备的,所以对于CAD机械制图绘制步骤技巧大家知道多少呢?
1, 首先,我们要打开CAD软件

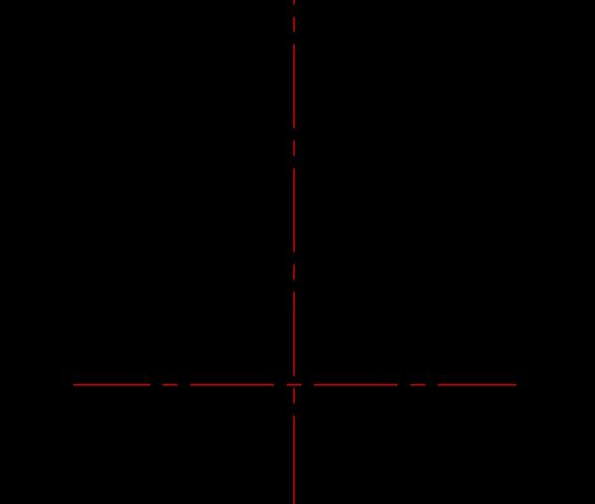

2, 绘制出关键的中心点

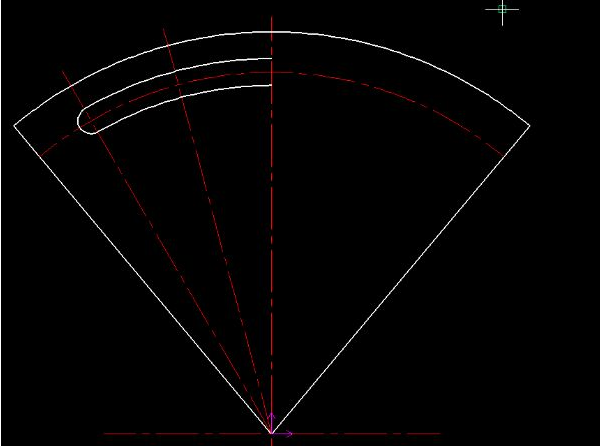

3, 把轮廓跟角平分线绘制出来

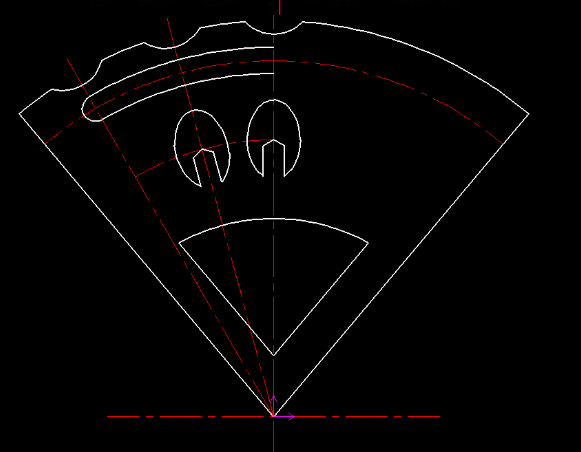

4, 然后以角平分线为准,绘制出几何图形,如下图:

5, 单独绘制一个五边。

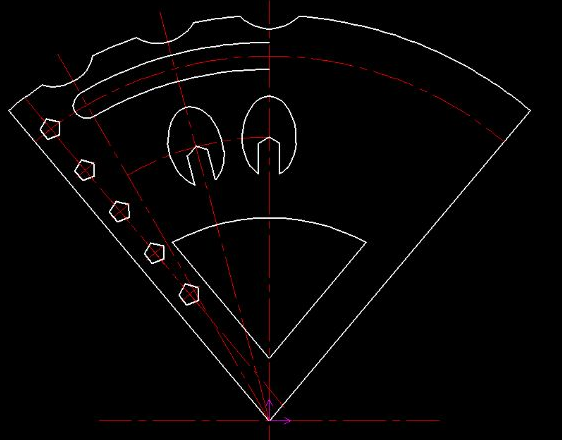

6, 然后将单独的五边形复制黏贴到图形中。

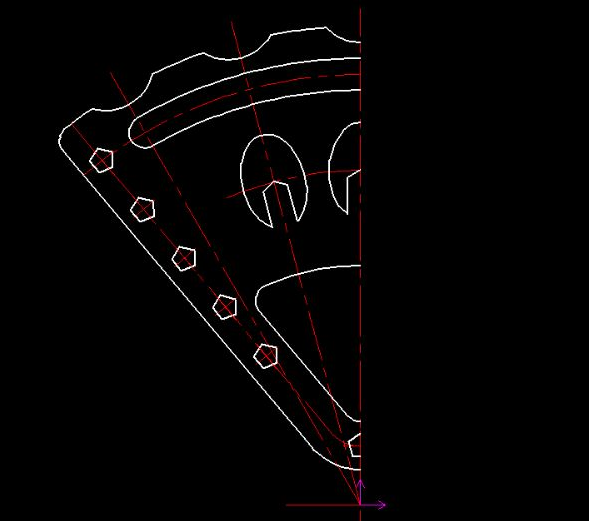

7, 绘制出相关部分的倒角,以中心线为对称,剪裁掉右边部分所有线条。

8, 将左半部分以中心线镜像,形成图形。然后标注上尺寸,完善细节,就完成了。
