CAD两个矩形怎么缩放对齐
CAD两个矩形怎么缩放对齐？cad中绘制的两个矩形大小不一需要缩放对齐，该怎么办呢？下面我们就来看看CAD缩放对齐的教程。
1、如下图所示，有两个长方形，上面一个长方形比下面一个要大，但是现在我们需要把上面一个长方形放在下面长方形的上面。当然要缩小之后放才比较和谐。

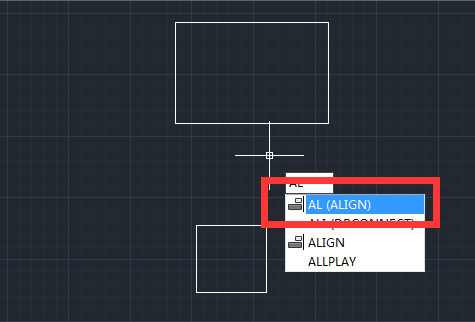

2、输入对齐命令，直接输入al就可以了。align

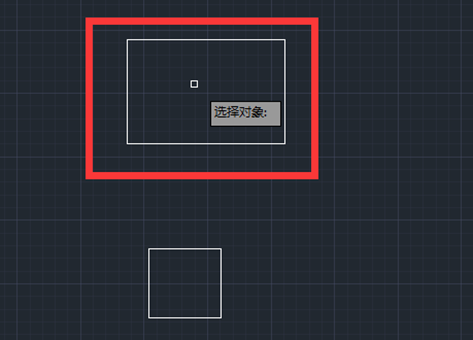

3、选择要对齐的对象，这里就选择上面一个长方形。
4、然后会让你指定第一个源点。这里先选择左边的端点。
5、然后指定第一个目标点，就选择下面长方形的某一个点，这里就选择左边端点往里一点。
6、按照同样的方法指定第二个源点和目标点，如果有需要的话还可以添加更多的源点和目标点。
7、然后选择“是否根据对齐点缩放对象”，这里会需要缩放，点击是。
8、点击之后，会立即缩放对齐了。如下图所示：
以上就是cad缩放对齐的使用方法，很简单，大家可以尝试一下。
