“创客”成为2015年十大流行语之一，表明科技创新在当下深受重视。处在科技前沿的3D打印设计技术，也逐渐进入中小学课堂，中小学三维创意设计课程开展得如火如荼。学生们通过简易操作的3DOne三维设计软件，将创意展现出来；老师们通过3DOne软件设计小课件，让课堂更加生动有趣。这次，我们将3D设计一个语文小课件——赵州桥。河北赵县的赵州桥始建于隋朝，距今已有1400多年历史，是中国第一座石拱桥，也是全国重点文物保护单位。下面我们来看看具体的设计步骤：

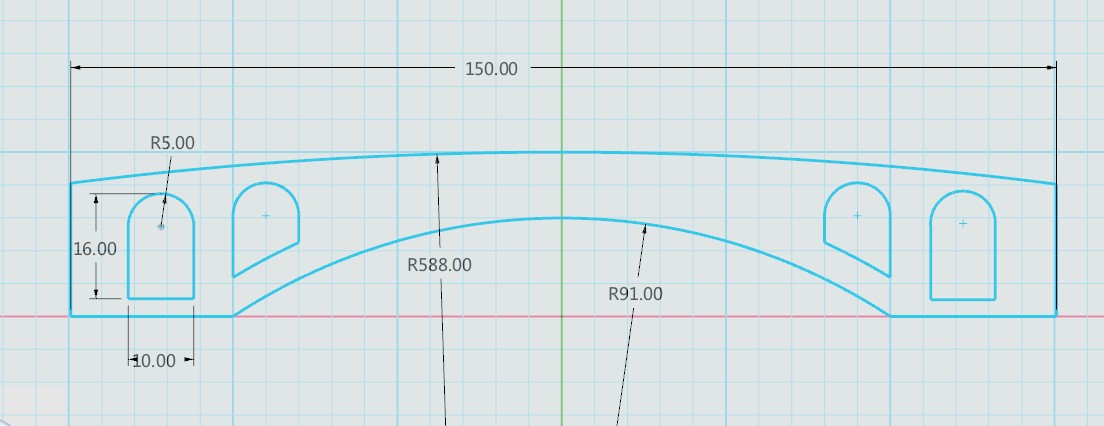

1. 选择点击“草图绘制”
，进入草图，绘制如下草图，完成后，点击上面的“
”退出草图。
2.选择点击“特征造型”
中“拉伸”
，将步骤1中的草图进行拉伸，拉伸类型选择“对称”，厚度输入“25”，勾选确认，如图所示：

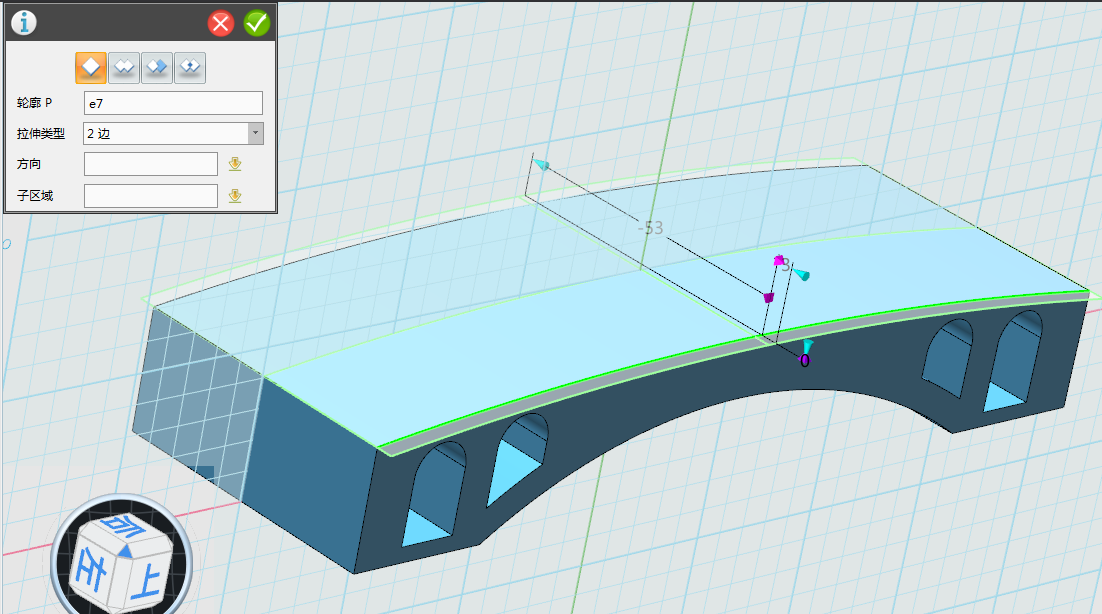

3. 选择点击“特征造型”中“拉伸”，选择桥面上的圆弧边线进行拉伸，拉伸类型选择“2边”长度分别输入“3”和“-53”，勾选确认，如图所示：

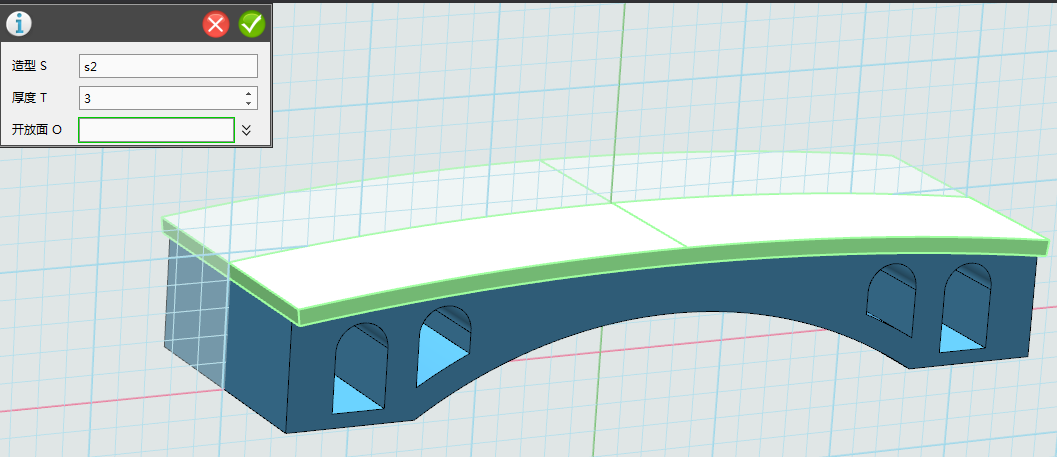

4.选择点击“特殊功能”
，中的“抽壳”
，选择步骤3中的拉伸面，厚度输入“3”，勾选确认，如图所示：
5.选择点击“特征造型”中“拉伸”，选择桥面上的圆弧边线进行拉伸，拉伸类型选择“1边”长度输入“12”，方向选择桥身边线，图上箭头所示，勾选确认，如图所示：

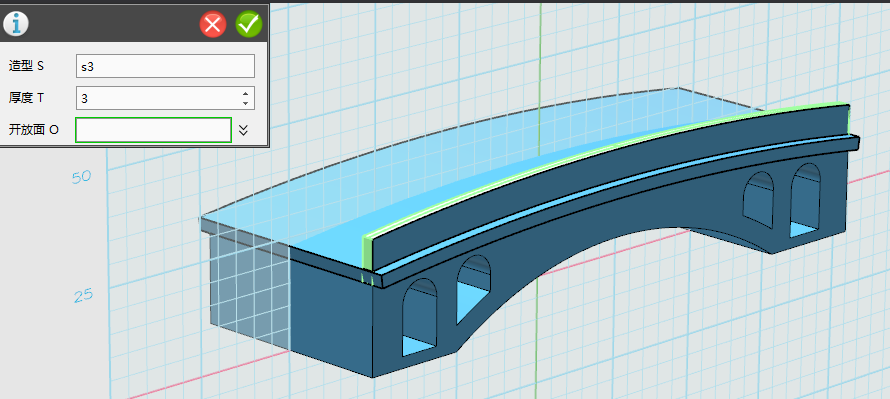

6. 选择点击“特殊功能”，中的“抽壳”，选择步骤5中的拉伸面，厚度输入“3”，勾选确认，如图所示：

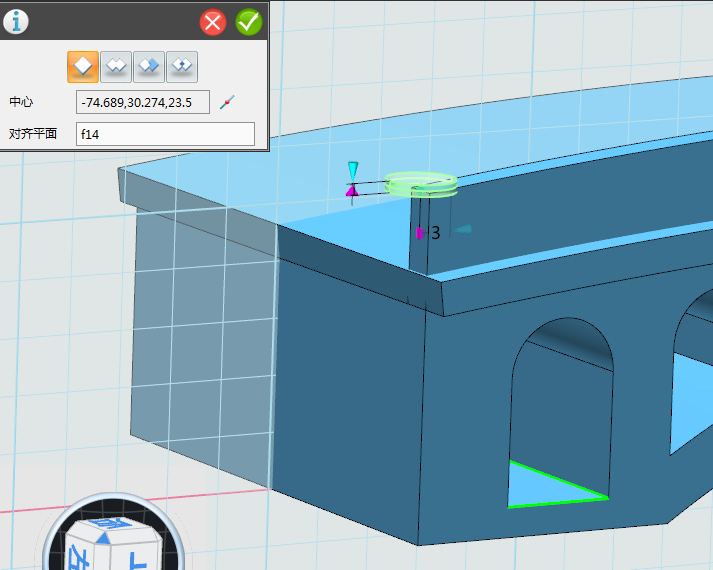

7.选择点击“基本实体”
中的“圆柱”
，中心位置的选择，单击鼠标右键，在弹出的菜单中选择“中间”，再选择护栏上的边线，如图所示圈内的线，然后选择“对齐平面”，选择一水平面，如图“箭头”
所示，并输入圆柱的半径“3”和高度“1”，勾选确认。

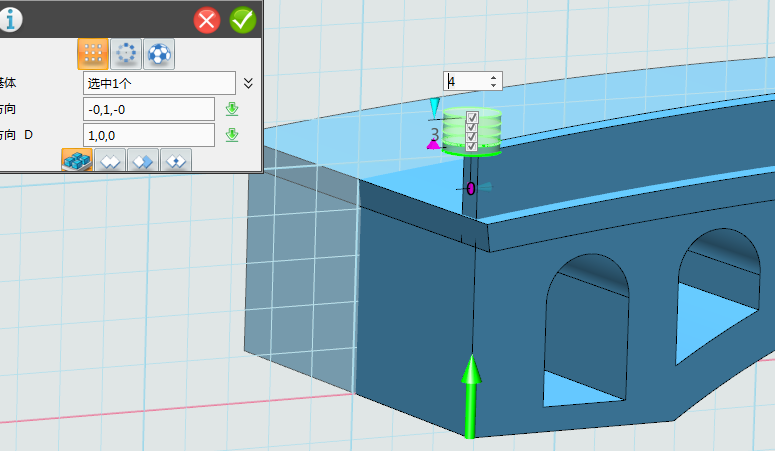

8.选择点击“基本编辑”
中的“阵列”
，将步骤7中的圆柱阵列，数量“4”，距离“3”，方向如箭头所示，勾选确认。

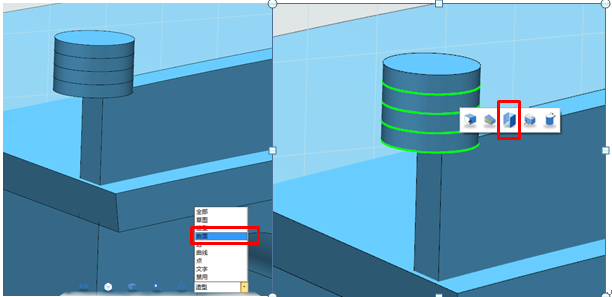

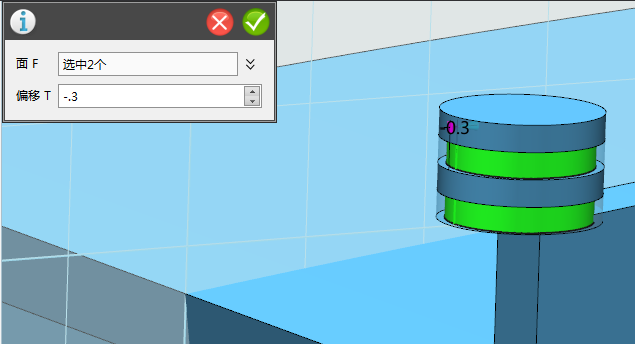

9.在过滤器中选择“曲面”，然后安装“ctrl”键，选择第二个和第四个圆柱的侧面，选择“偏移”
，输入“-0.3”

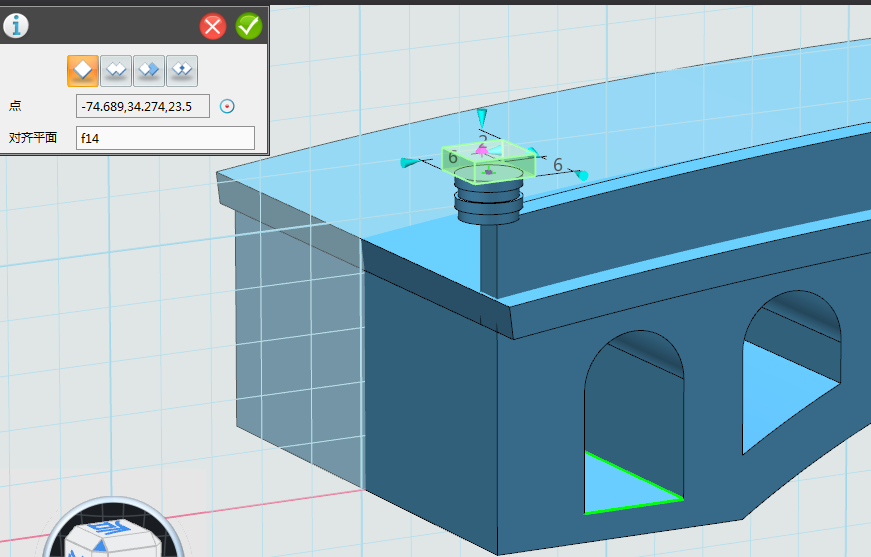

10.选择点击“基本实体”
中的“六面体”
，中心点的选择，单击鼠标右键，在弹出的菜单中选择“曲率中心”，在点击第一个圆柱的边线，自动捕捉到圆心点(参考步骤7)，“对齐平面”如图拱桥下平面，同步骤7，长宽“6”，高“2”，勾选确认。

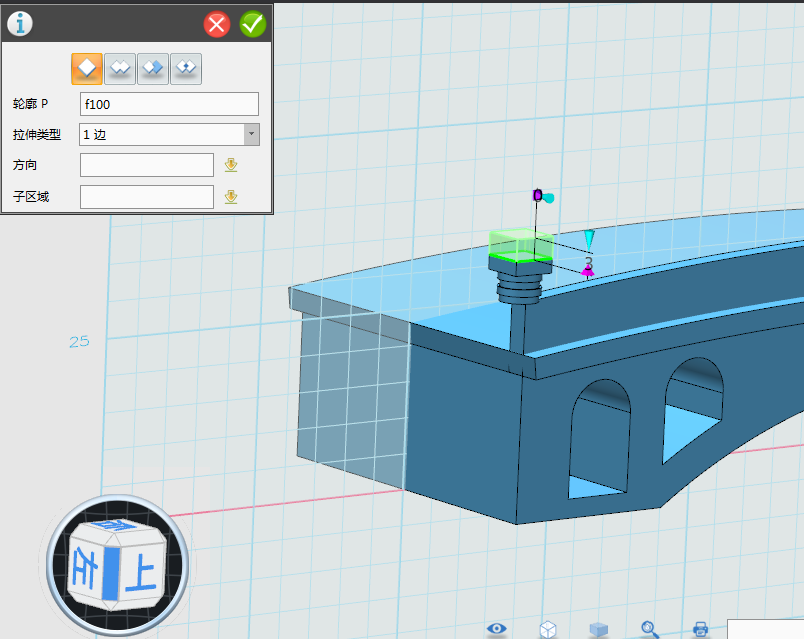

11.单击选择“特征造型”中“拉伸”，选择步骤10中的六面体上表面进行拉伸，拉伸类型选择“1边”长度输入“3”，勾选确认，如图所示：
12.在过滤器中选择“造型”然后将步骤10中的六面体隐藏，选择“特征造型”
中“拔模”
，对步骤11中的拉伸体进行拔模，拔模体选择 下表面，角度输入“8”，勾选确认。

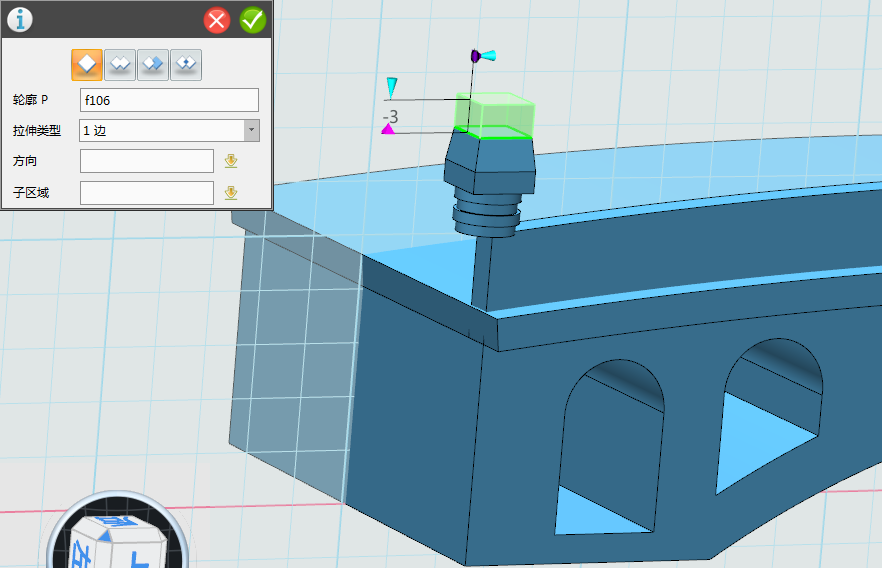

13. 单击选择“特征造型”中“拉伸”，选择步骤12中的六面体上表面进行拉伸，拉伸类型选择“1边”长度输入“-3”，勾选确认，如图所示：

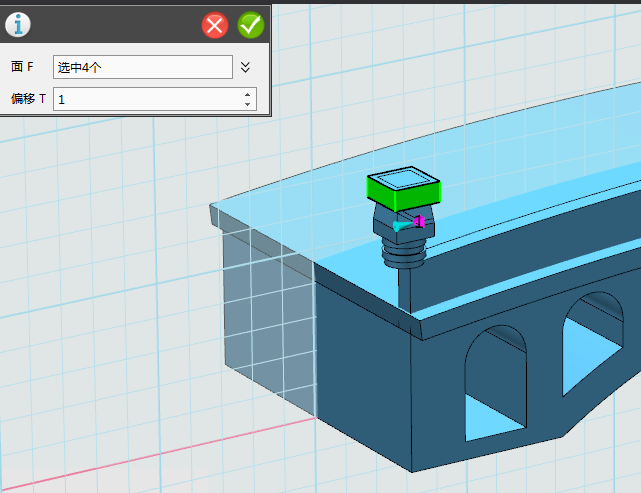

14.选择步骤13中的六面体侧面进行偏移，（参考步骤9）输入值“1”，勾选确认。

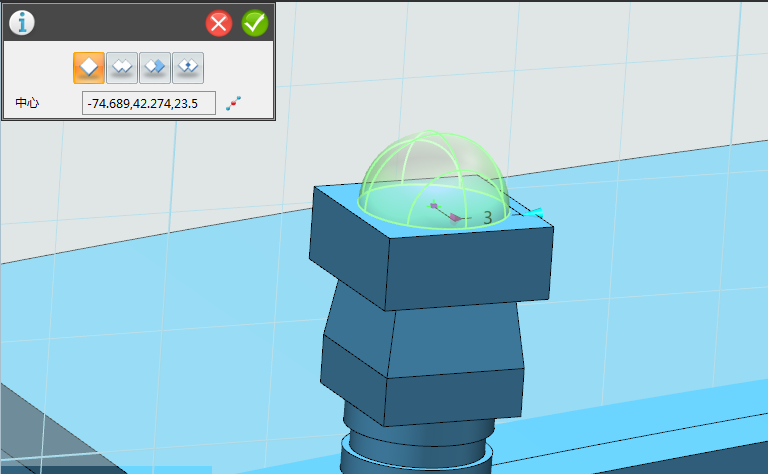

15. 选择点击“基本实体”
中的“球体”，在步骤14中的六面体上建立一个球，半径“3”，位置可拖动鼠标移动，勾选确认。

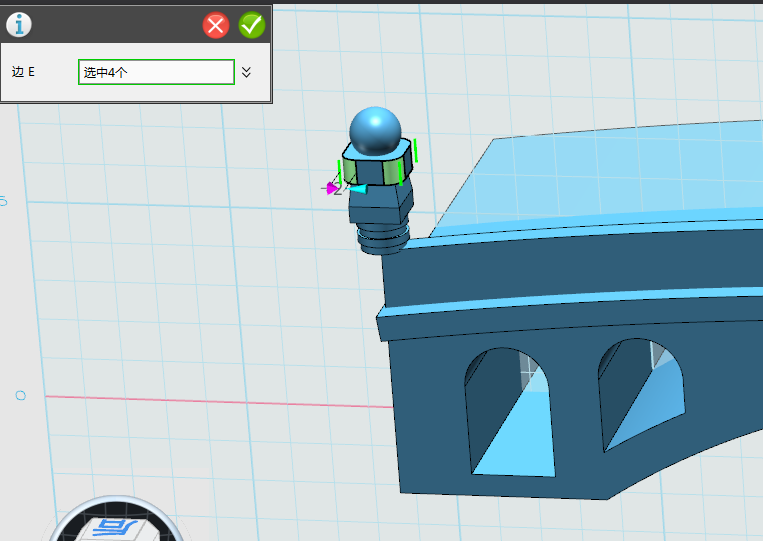

16. 选择点击“特征造型”
中的“圆角”
，对步骤14的六面体，圆角，半径“2”，勾选确认。

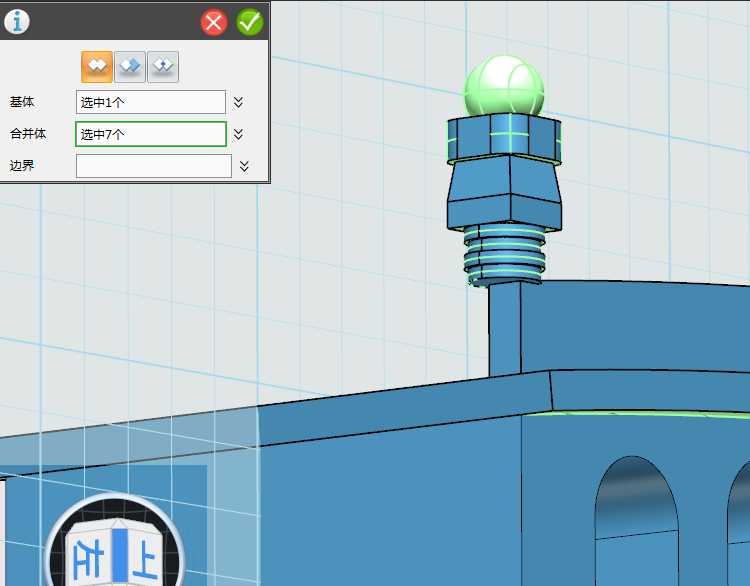

17. 选择点击“组合编辑”
，将上面所以的圆柱，六面体，圆体，合并成一个体，基体选择圆球，合并体选择其余的六面体，圆柱体，勾选确认。

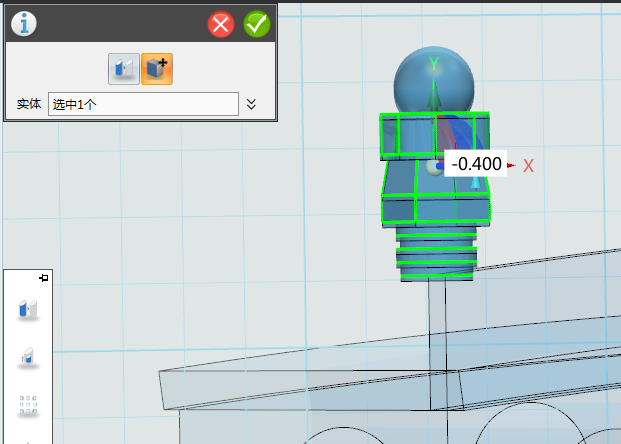

18. 选择点击“基本编辑”
中的“移动”
，拖动箭头将合并体，向下拉至合适的位置，确认。

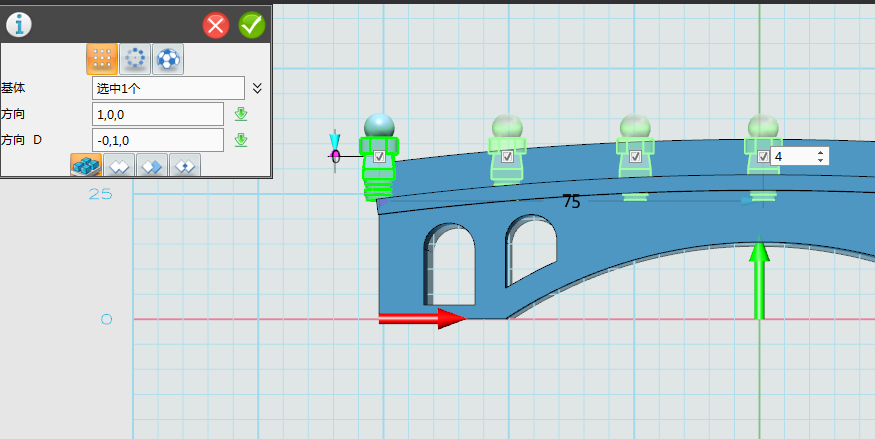

19.选择点击“基本编辑”
中的“阵列”
，将步骤18中的合并体阵列，数量“4”，距离“75”，方向如箭头所示，勾选确认。

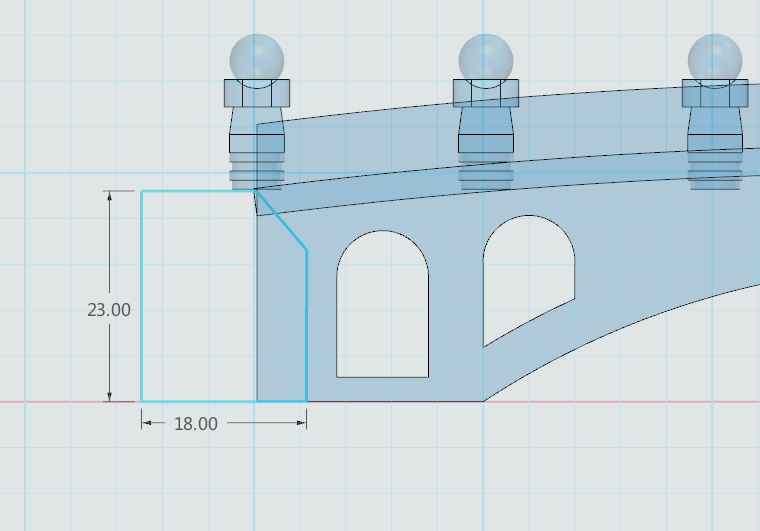

20. 选择点击“草图绘制”
，进入草图，绘制如下草图，完成后，点击上面的“
”退出草图。

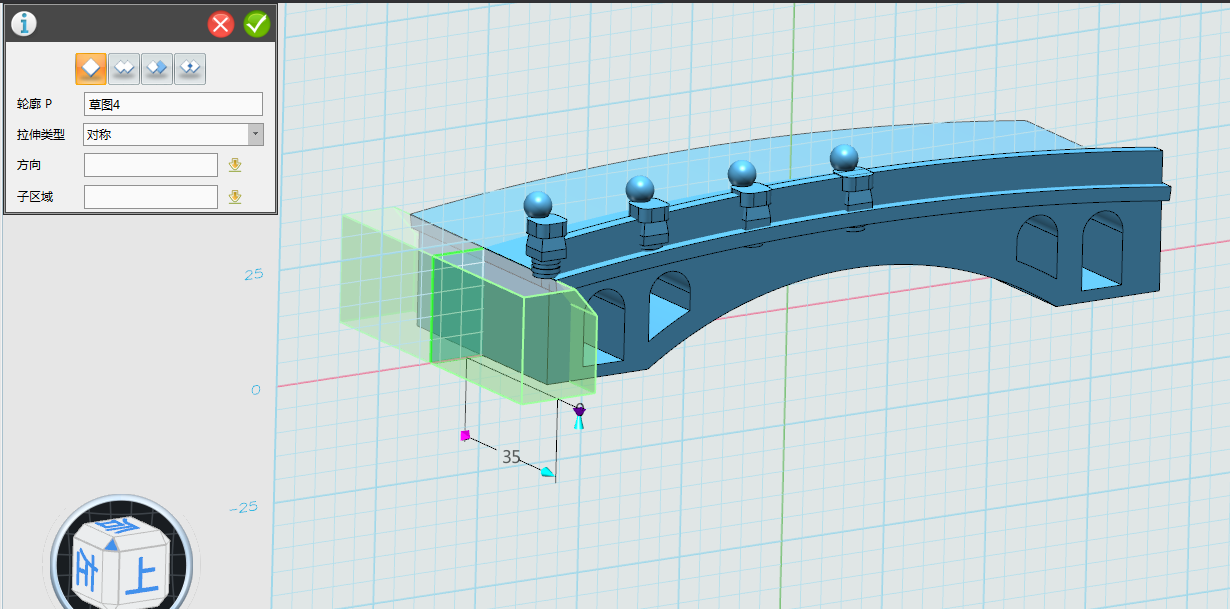

21. 选择点击“特征造型”
中“拉伸”
，将步骤20中的草图进行拉伸，拉伸类型选择“对称”，厚度输入“35”，勾选确认，如图所示：

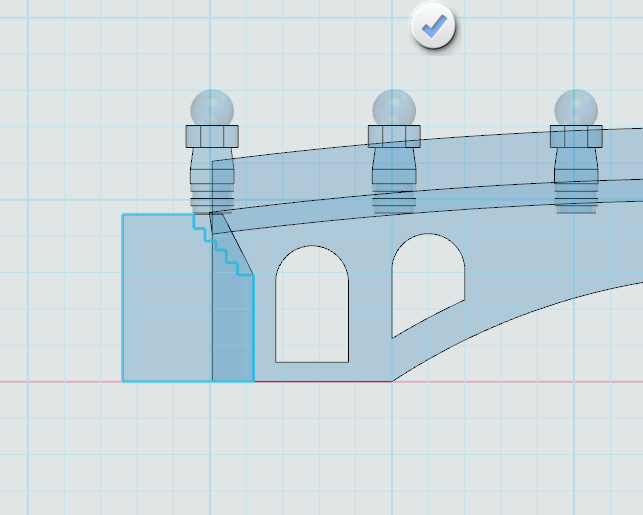

22. 选择点击“草图绘制”
，进入草图，绘制如下草图，比例协调即可，完成后，点击上面的“
”退出草图。

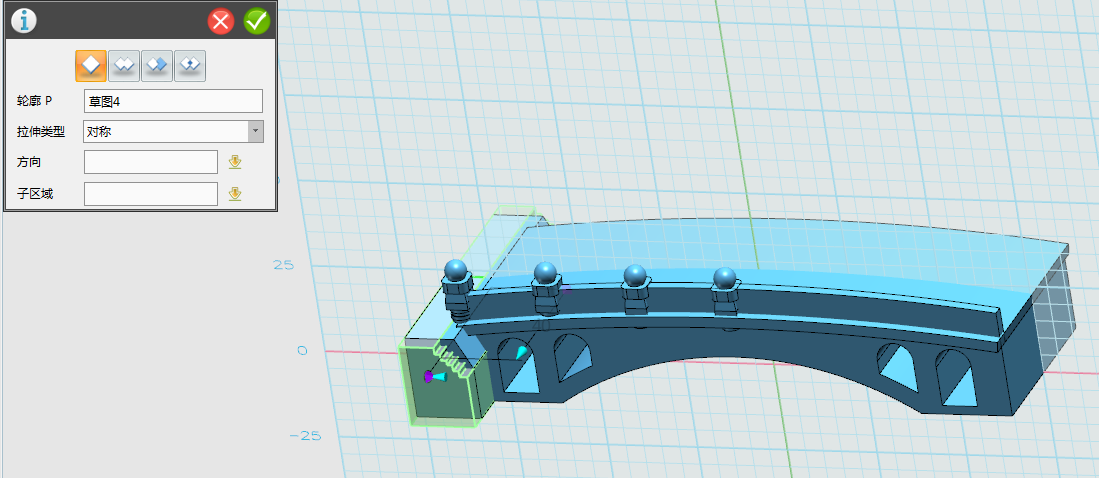

23.选择点击“特征造型”
中“拉伸”
，将步骤20中的草图进行拉伸，拉伸类型选择“对称”，厚度输入“40”，勾选确认，如图所示：

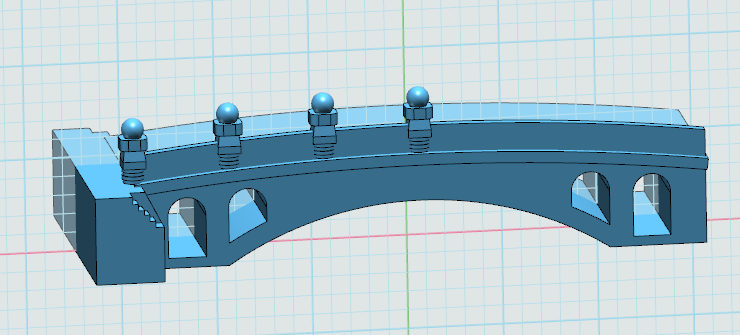

24.合并步骤22和23的拉伸体，并将步骤19的阵列体，移动至合适位置，参照步骤17和1,8，如图所示：

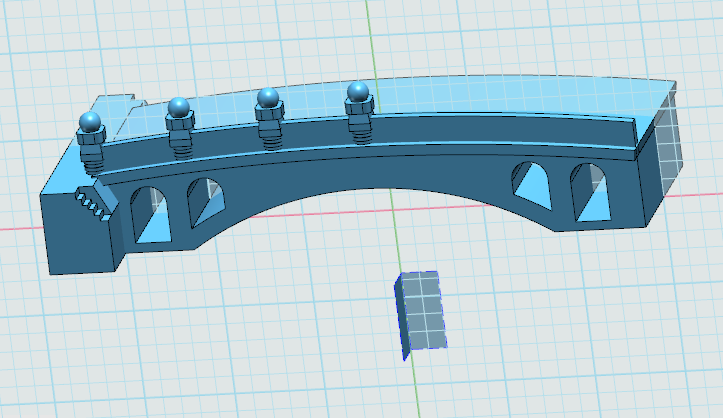

25.做图示两个拉伸面，如图所示

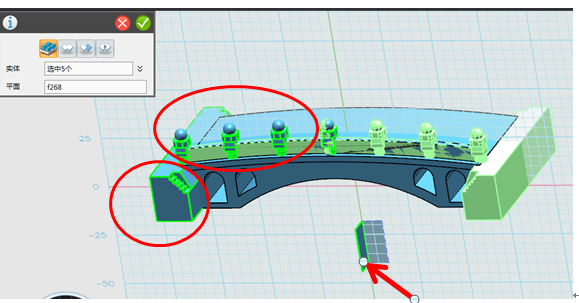

26. 选择点击“基本编辑”
中的“镜像”
，选择上述两个合并体，圈内所示平面选择图箭头所示，勾选确认。

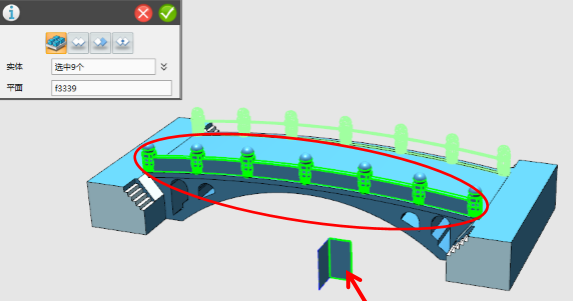

27.同理，将护栏上的所有合并体镜像到桥的另一侧。选择合并体，圈内所示平面选择图箭头所示，勾选确认。

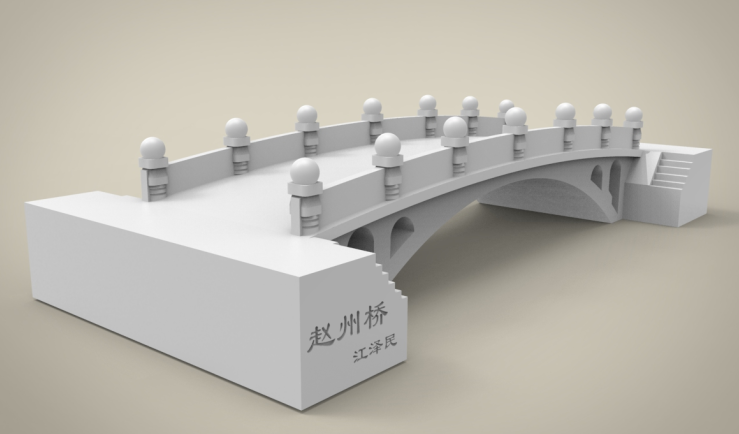

28.最后，对图形进行渲染，点击选择“材质渲染”
，选择自己喜欢的颜色吧。渲染后的结果：
【赵州桥模型下载】http://www.i3done.com/model/56399.html#ad-image-0。
【趣味活动】完成的作品可参加“梦想实验室让创意成真：免费3D打印活动”http://www.i3done.com/contest/show/20.html 。
3DOne免费下载及更多课程详情：www.i3done.com
