CAD直径与半径标注的方法
CAD中标注的使用很多，当我们绘制了一份图纸，没有标注就不会完整。下面我们来学习一下圆形或圆弧标注半径与直径的方法，很简单，适合新手学习，来看看下面的教程。

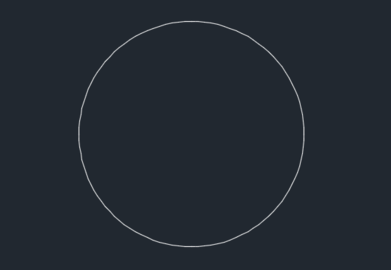

1、打开CAD软件,点击菜单栏的绘图-圆选项,绘制一个圆形

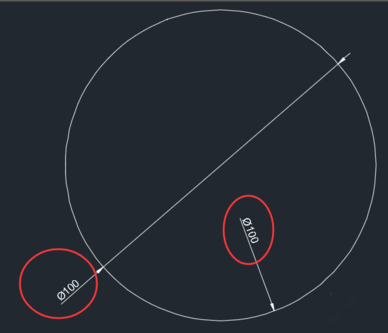

2、接着点击标注-直径，提示你选择当前绘图窗口内的圆，选择圆，直径标注完成

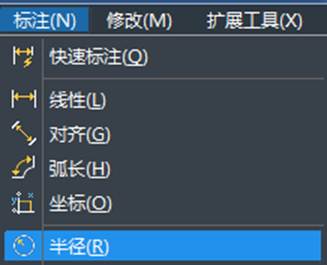

3、半径标注与直径标注其最基本的区别在于显示的数值不一样，半径标注是以R开头，而直径标注是以直径符号开头，画一段圆弧，点击标注-半径，

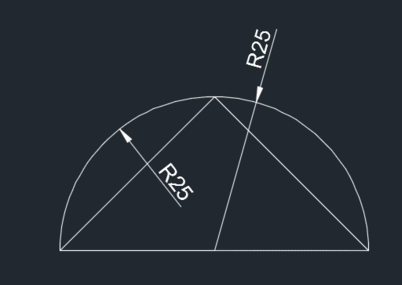

4、下图是通过半径标注得到的尺寸，请注意其与直径标注的区分；
半径与直径标注其表达的尺寸虽说显示不一样，但其尺寸的大小是一样的，以上就是CAD直径与半径标注方法讲解。
