在三维CAD中，用三维设计软件进行产品设计和模具设计时，通常会用主视图、俯视图、左右视图以及轴侧视图等方式去了解产品的外形。对于产品的内部结构，为了更加精确直观，则需要剖开产品来看。而三维设计软件的轴侧剖视图功能，刚好满足了设计者的需求，使设计者可以更加方便快捷地了解产品的外形和内部结构。下面就以国内三维设计软件xelega3D为例，向大家展示如何使用三维CAD软件方便快速地创建轴侧剖视图。

第一步：首先用xelega3D创建草图，用来辅助创建2D剖面线，选择草图平面（即高亮面），然后按中键进入到草图绘制界面。

图/xelega3D创建草图

然后，使用直线功能绘制草图线，绘制结束后退出草图界面。

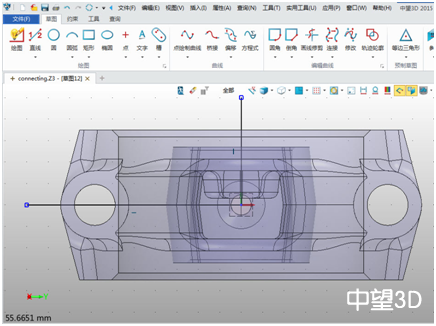

图/绘制草图线

第二步：先点击线框功能下的“命名剖面曲线”,选择之前绘制好的草图，然后输入名称任意名称。

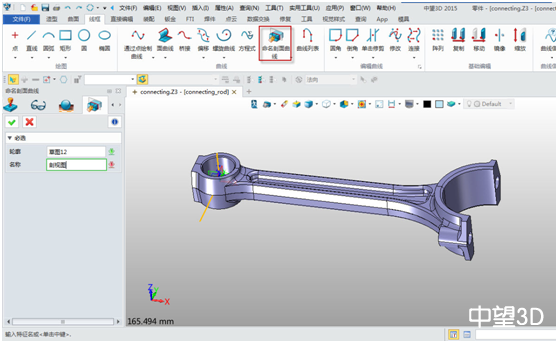

图/命名剖面曲线

然后，我们可以看到生成了已经生成了剖面曲线。

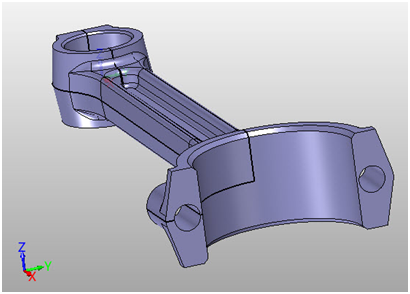

图/剖面曲线生成

第三步：单击右键，选择“2D工程图”。

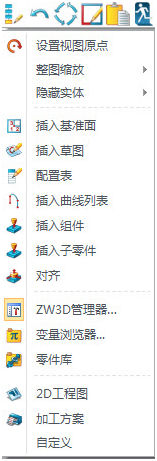

图/选择“2D工程图”

第四步：选择A2图纸，进入到工程图模块。选择布局，选择视角以及默认的视图布局，并且我们把“显示零件标注”勾选上，这样就可以生成三个视角的视图布局。

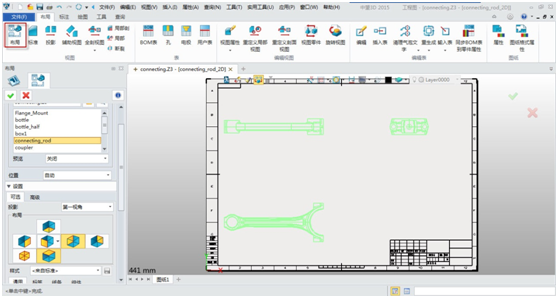

图/选择布局

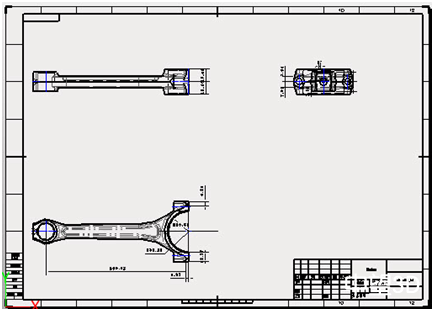

图/生成三个视角的视图布局

第五步：选择轴侧剖视图，并且选择需要插入的零件，在3D名称中，选择我们之前创建的“剖面图”，那么这样的话，就可以生成轴侧剖视图。通过这个轴侧剖视图，我们可以更加清晰的看到产品的内部结构。

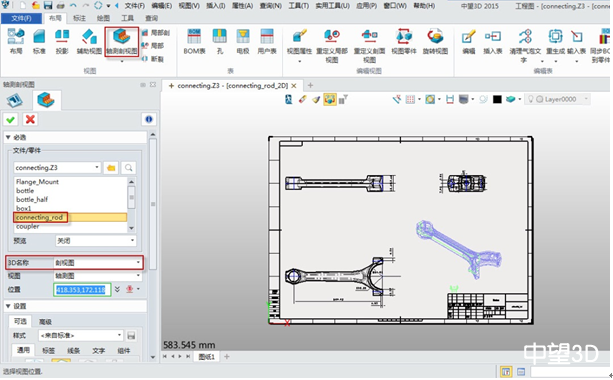

图/选择轴侧剖视图

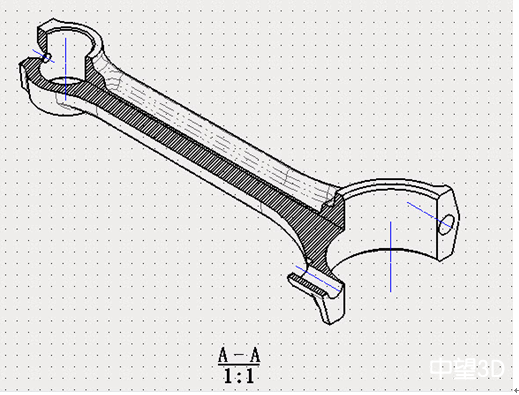

图/生成轴侧剖视图
