CAD如何使用绘图命令

在日常的CAD使用中，可能会用上绘图命令，如何使用绘图命令呢？下面教大家一种方法。

步骤一：直线命令：点击菜单栏中的绘图，直线或者直接输入L，即可调用直线命令。

步骤二：这时在绘图区出现确定第一点的提示，可以随机找一点，单击鼠标左键，然后输入你需要的直线长度和与水平线的夹角。

步骤三：射线：点击菜单栏中的绘图，射线或者输入R，即可调用射线命令。在绘制射线时，只需要确定射线的起点与方向即可，它的一端是无限延长的。

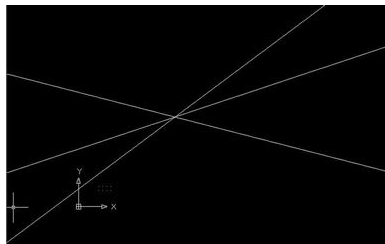

步骤四：构造线：点击绘图，构造线或者输入构造线的快捷键T。构造线的绘制无需确定起点和终点，只需确定构造线经过的点，就可以画出两端无限延长的构造线。

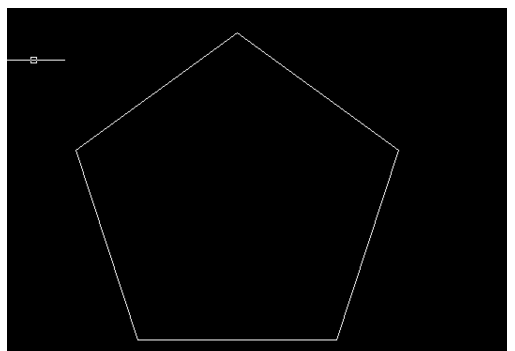

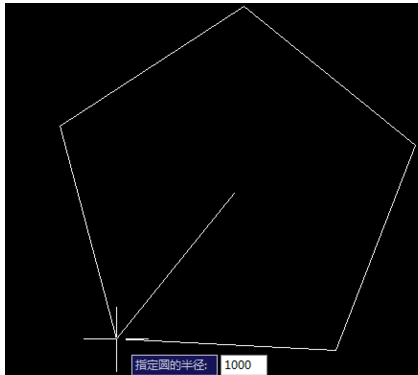

步骤五：正多边形：点击绘图中的正多边形或者输入正多边形的快捷键POL，然后提示输入多边形的边数，根据需要输入数字，如5，单击回车键，确定多边形的中心，在需要处单击左键，然后根据需要选择内接于园或者外切于圆，单击回车键。

步骤六：矩形：单击绘图中的矩形或者输入矩形的快捷键REC，然后根据提示单击鼠标指定第一角点， 接着可以输入尺寸确定第二点，例如输入100，单击回车键，即可确定一个对角线为100的矩形。注意这里第二次输入的数字的矩形对角线之间的距离。

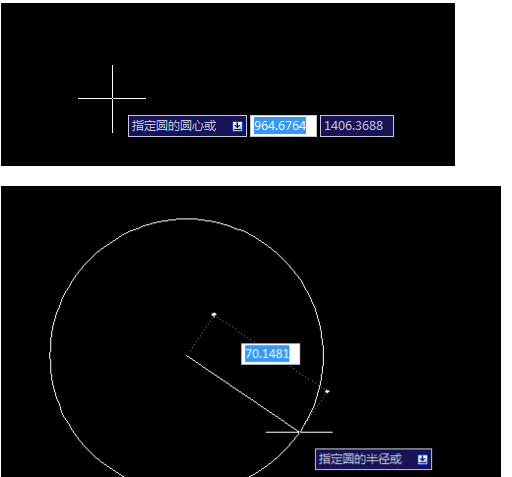

步骤七：圆：单击绘图中的圆或者直接输入快捷键C，根据提示选择圆的中心，输入所需要圆的半径值，单击回车键，即可画出所需要的圆。
