我们在CAD绘制或是设计的时候，会常常绘制很多相互垂直的直线，但是由我们自己手动去绘制就会比较困难画出十分垂直的两条线，我们如果想要又快又好的画出来有什么快捷的办法方式呢？
我们来看看下面的方法吧，

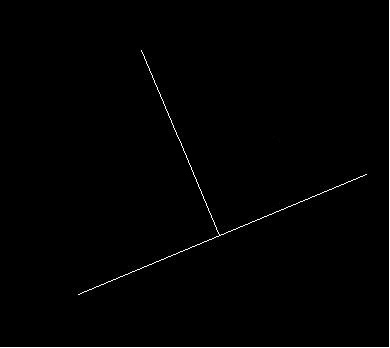

1. 首先我们在luck18网址的绘图区域用直线命令任意的一条线段，然后回车，在重复直线命令，我们制定直线的第一点，同时我们按住鼠标的右键和shift键，然后选择直线的垂直线的第二点就会自用的捕捉到线段的垂足点，在垂足点点击我们的鼠标左边，既可以完成垂线的绘制，参考我们下图。

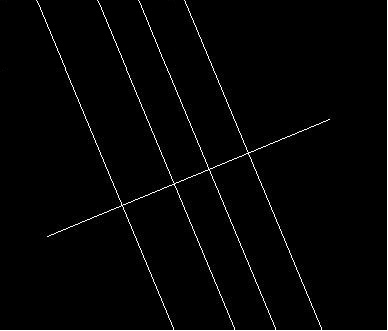

2.在绘制去榆中用直线命令随意的画出一条线段，在我们的命令行中输入【XL】即为构造线的快捷键，回车后继续输入【A】角度快捷键，回车后输入【R】参照，回车，根据命令翰的提示，我们【选择直线对象】，我们选择绘制的倾斜直线，又提示【输入构造线的角度】， 我们直接输入【90】即为垂直角度，回车之后把构造线定到线段上，完成垂直的绘制，可以参考下面的步骤示图：
最后我们就可以快速的绘制出我们的垂直线段啦
