CAD设计完图形时怎样删除辅助线？
我们在CAD中绘制完设计图时，发现存在多余的辅助线，我们该如何快速的删除呢？
1.首先，我们打开CAD软件，插入图纸，我们可以看到下图的A、B线段，相交后有多出来的线段。
2.我们先输入修剪命令符“TR”，然后选择线段。

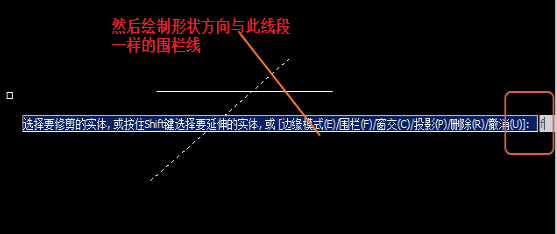

3.然后使用围栏工具进行栏选，选择两条线的突出部分。
4.点击确定，这样两条线段相交后多余的线就被修剪掉了。
PS：清除辅助线还可以用“窗交命令”，选择和平常界面上的窗交是一样的，右下角向左上角拉选，这样也可以做到快速清除的效果。同时要注意的是，很多人刚开始修剪的时候发现只清除了线段的一条。这个是 为在清除选择的时候没有框选两条直线，所以清除命令只针对了一条，清除后只清除了一条线段的突出部分。我们可以在清除前对两条线段都进行选择解决这个问题。
