三维CAD中的STL文件格式最早由美国的3D System 公司推出，具有格式简单，跨平台性良好等优点，广泛应用于快速成形、CAM加工、逆向工程等领域。但是，不是所有三维设计软件的所有功能都支持该文件格式。因此，三维设计软件xelega3D2015版全新推出了支持STL文件的5轴CAM加工，以便三维CAD工程师简单方便地编辑和修改相关文件。下面就以凤柱为例来介绍xelega3D STL文件的5轴CAM加工：

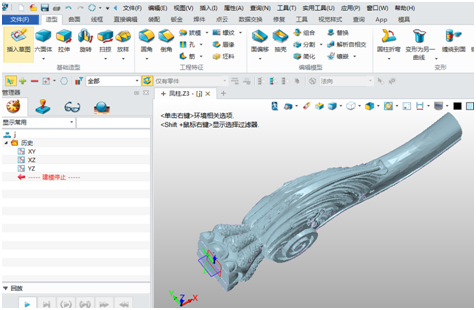

第一步 ：打开STL文件，点击打开键，在文件类型选择STL(如图1)，然后打开文件(如图2)

图1/在xelega3D的文件类型选择STL

图2/打开文件

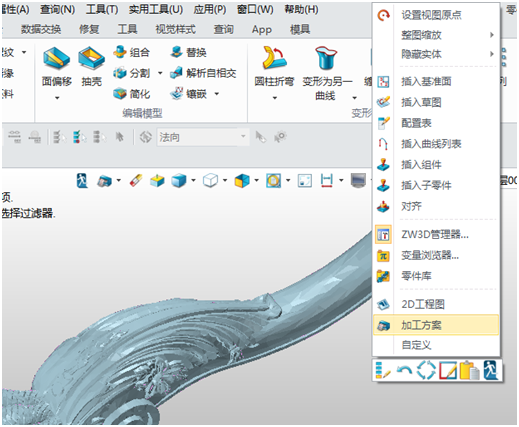

第二步 ：进入加工界面，屏幕空白处点键鼠标右键，选择加工方案(如图3)，选择默认模板。

图3/加工方案

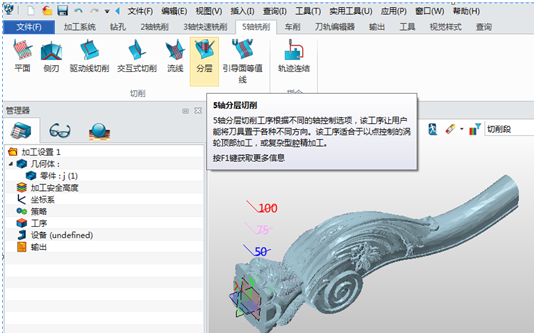

第三步 ：选择加工工序，进入加工界面后选择5轴分层切削(如图4)。

图4/5轴分层切削

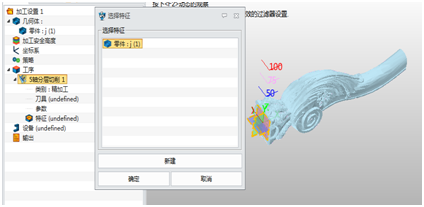

第四步 ：设置加工参数，加工特征选择零件(如图5)。

图5/选择零件

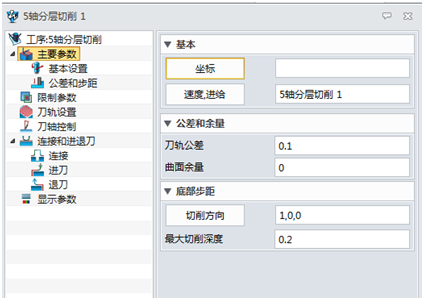

首先，设置刀轨公差0.1MM,切削深度0.2MM,切削方向为（1,0,0）(如图6)，其余用默认参数。

图6/设置主要参数

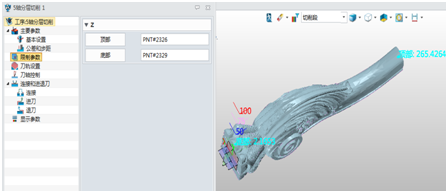

其次，设置加工范围(如图7)选择2个限制点即可，其余用默认参数。

图7/设置加工范围

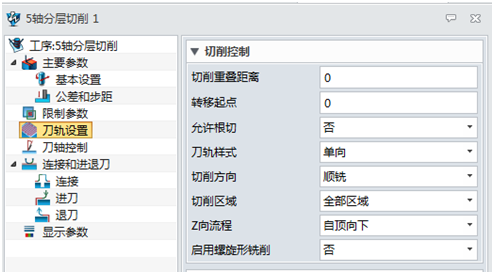

然后，设置刀轨样式为单向(如图8)，其余用默认参数。

图8/设置单向刀轨样式

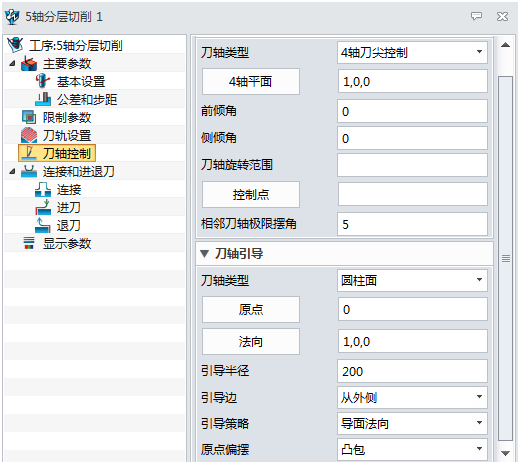

最后，设置刀轴类型为4轴刀尖，引导策略为导面法向，原点偏摆为凸包(如图9)，其余用默认参数。

图9/设置刀轨控制参数

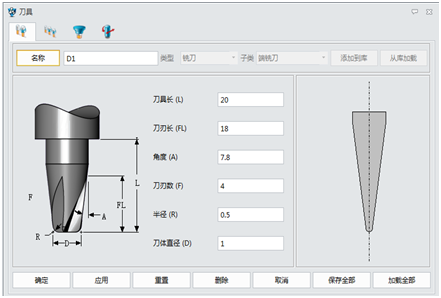

第五步： 选择加工刀具参数(如图10)

图10/选择加工刀具参数

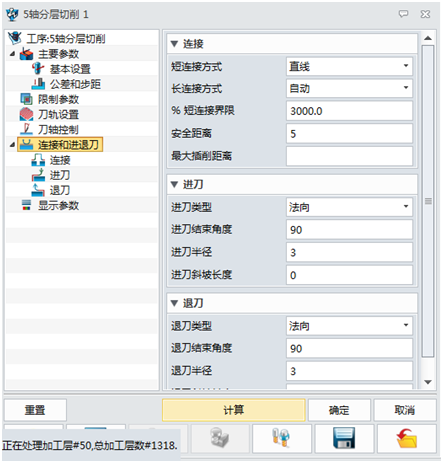

第六步： 计算刀路，所有参数设置完成后，点击计算(如图11)，计算刀轨。

图11/计算刀轨

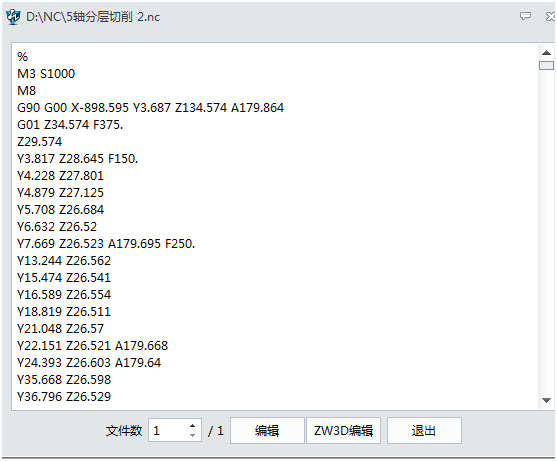

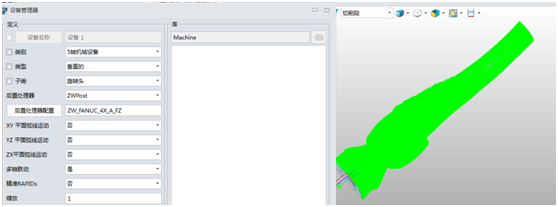

第七步： 选择后处理输出G代码，选择5轴设备，再选择xelega定制的后处理(如图12)，输出G代码即可。

图12/后处理器配置

图13/完成

通过以上的操作可以看出，三维CAD设计软件xelega3D可以简单高效地对STL文件进行5轴CAM加工，非常适合刚入门CAM的编程人员。想进一步了解三维CAD设计软件xelega3D2015的CAM模块其它功能应用，欢迎参加三维CAD/CAM免费网络培训教程（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），与专家互动交流，帮助大家快速掌握3D设计/加工并实际投入工作中，还有机会获得xelega3D2015激活号！ 最后附上凤柱刀路编程的免费图纸下载：http://www.zwcad.com/community/thread-23234-1-1.html
