xelega3D二维工程图类常见问题

1.      在工程图为什么我新建不了点的注释表格？

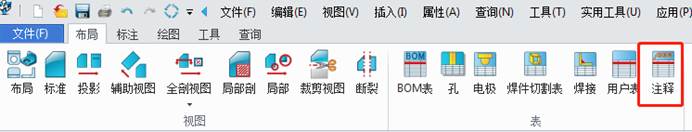

步骤：进入工程图后，用“布局”里面“注释”命令想创建点表，但是选择对象后没有反应，我的对象是有点的，这是怎么回事呢？

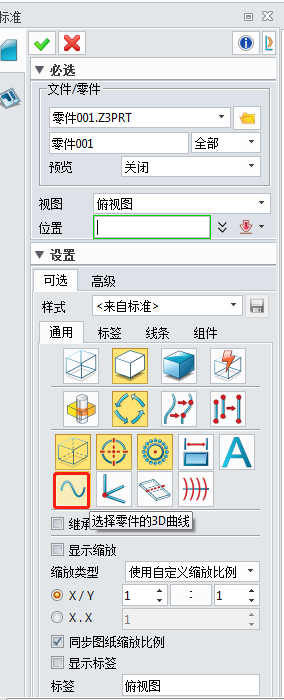

答：生成视图的时候，需要把“选择零件的3D曲线”这个按钮按下去，再放置视图，这样创建点注释表时，才能识别到点对象。

2.      怎样进入2D工程图环境啊？

答：有两种方法，

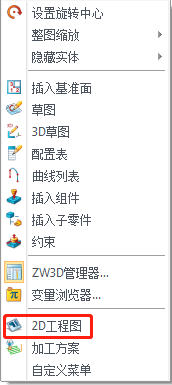

方法1：:空白处点击右键---2D工程图

方法2：:点“DA工具栏”第二个按钮，选“2D工程图”。

3.      2D工程图的背景颜色在哪里改啊？

答：

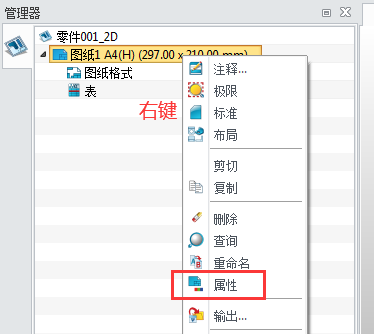

1)       进入2D工程图环境后，在左边管理器中选中图纸，然后点右键，选中里面的“属性”

2)       系统会弹出“图纸属性”窗口，修改“显示纸张颜色”项即可。

4.      在2D工程图里面怎样生成重引线标注啊？

答：

1)       先标注一个引线标注

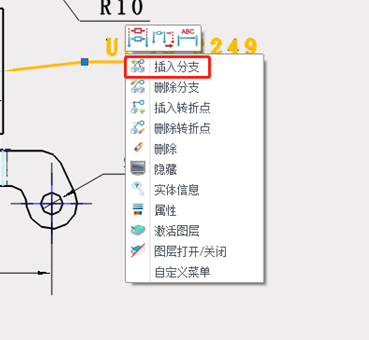

2)       选中要添加多重引线的引线后点右键，在弹出的快捷菜单中选“插入分支”，即可增加引线了。

5.      怎样设置才会出现这些气泡？

答：

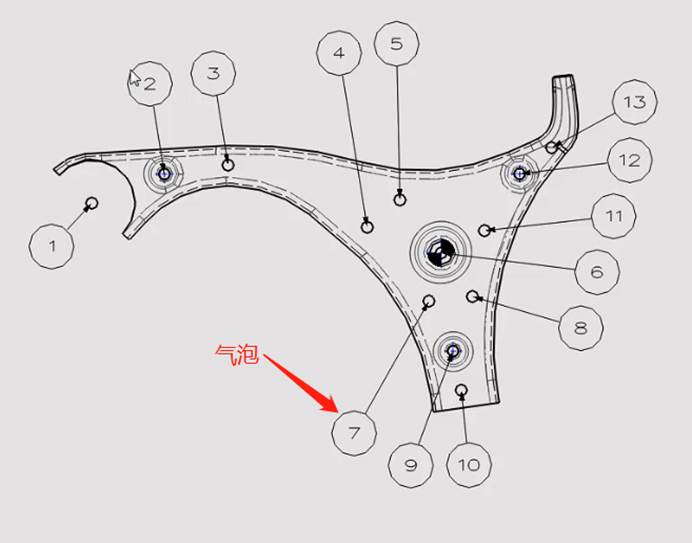

1)       这是2D工程图里面生成“注释”表时一同生成的气泡标注

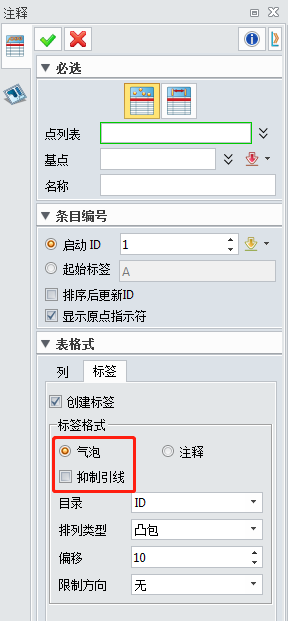

2)       要生成气泡标注要满足两个条件，第一要在“表格式”——“标签”里面选“气泡”

3)       第二是要把“抑制引线”的勾取消

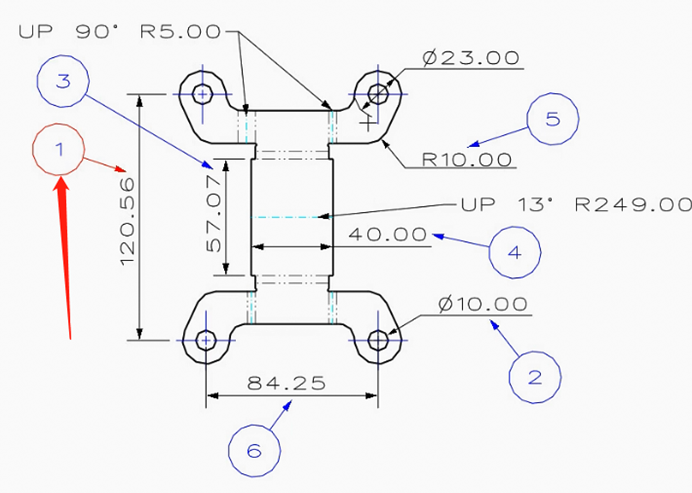

6.      气泡的颜色怎样改啊？

答：

1)       选中要改色的气泡，点右键，再点“属性”

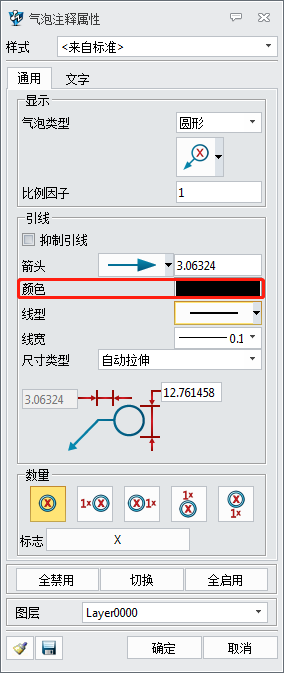

2)       在弹出的“气泡注释属性”窗口中就可修改气泡的颜色了。
