xelega3D显示类常见问题八问八答

1.  为什么我在草图里面画矩形会有填充颜色？

答：这个是xelega3D2021版的新增功能“着色封闭环”，软件默认打开了封闭环，如果不想着色显示，可以在“DA工具栏”中按一下“打开/关闭着色封闭环”按钮关掉即可。

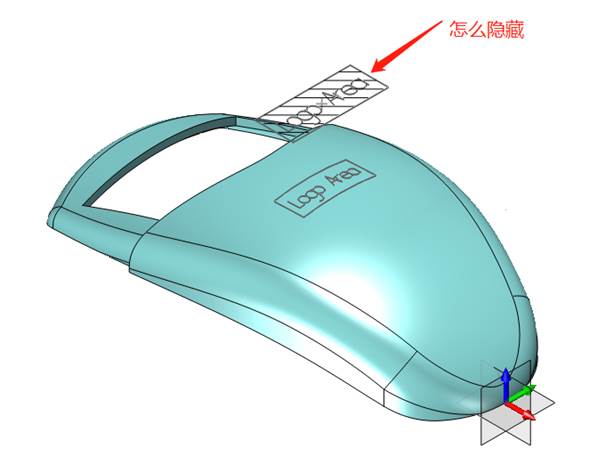

2. 怎么隐藏装饰草图啊？

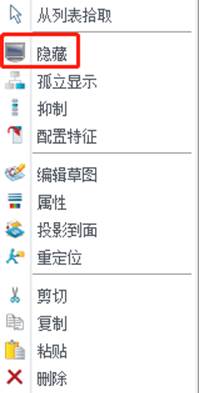

答:   可以选中对象后点右键，在弹出的快捷菜单中选择“隐藏”

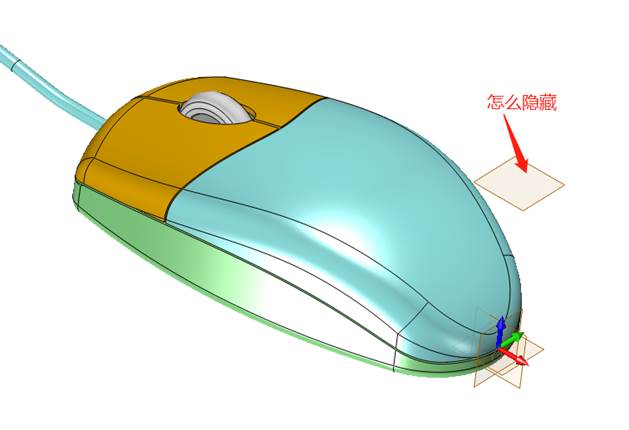

3.      怎么隐藏自己创建的基准面啊？

答:   可以选中对象后点右键，在弹出的快捷菜单中选择“隐藏”

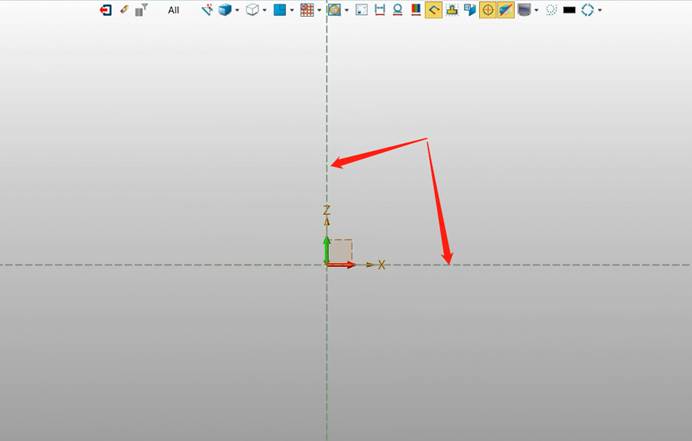

4.      草图里面的XY轴怎么打开？

答：

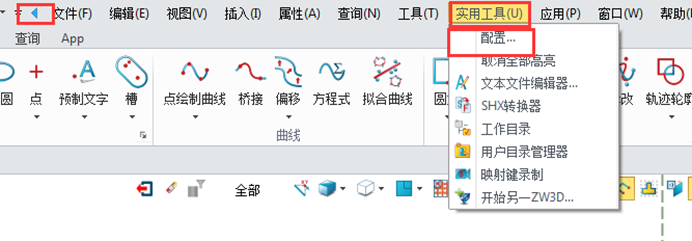

1)       点击菜单栏的蓝色箭头，打开更多菜单栏

2)       在“实用工具”中选择“配置”

3)

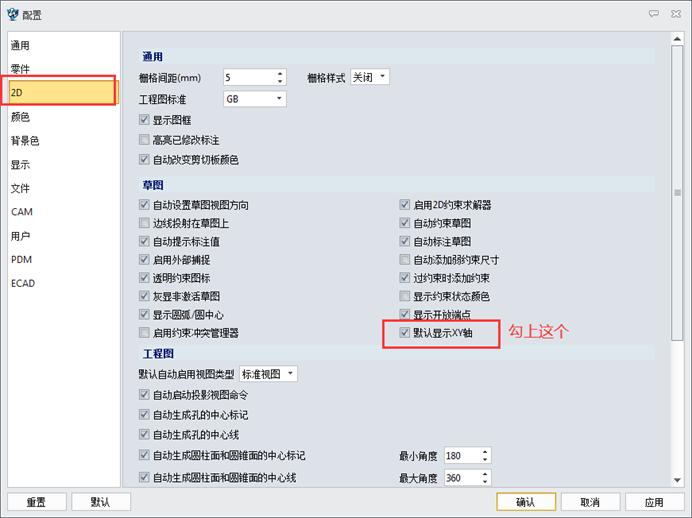

勾选上“2D”——“草图”——“默认显示XY轴”

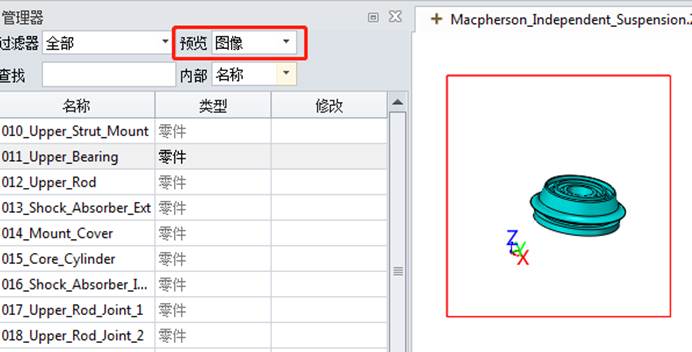

5.      在装配文件的根目录里，有没有什么直观的方法查看各个零件？

答：可以将“预览”切换成图像，能直观看到点击的零件长什么样子。

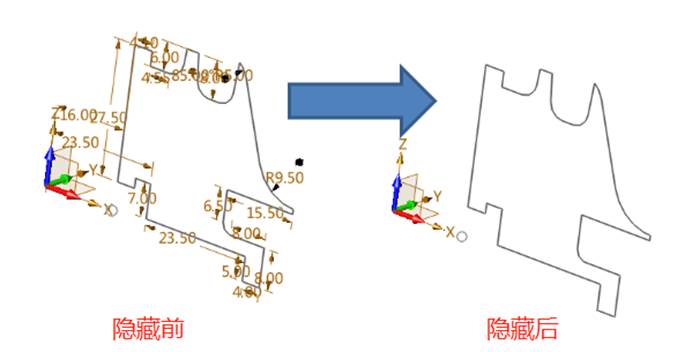

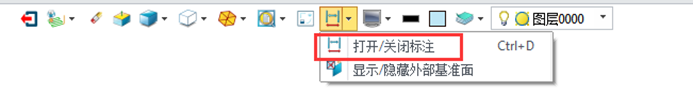

6.      有没有一键隐藏所有草图标注的功能啊？

答：有的，在 “DA工具栏”中有“打开/关闭标注”按钮，点一下即可隐藏草图中所有标注。

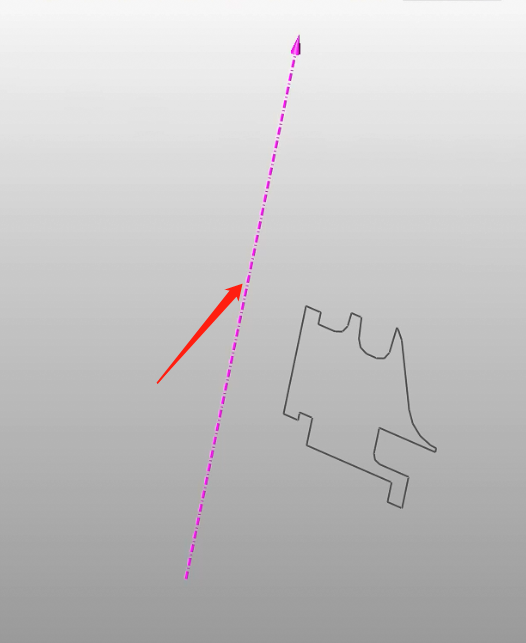

7.      自己创基准轴的颜色怎样修改？

答：

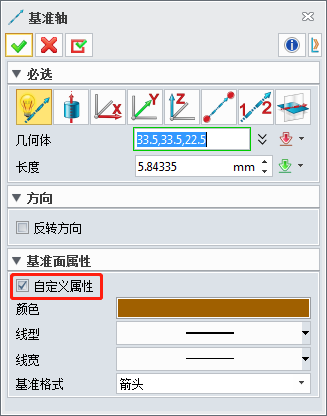

1)       点“造型”——“基准轴”，打开基准轴的窗口。

2)       勾上“自定义属性”然后就可以修改基准轴的颜色、线型等。

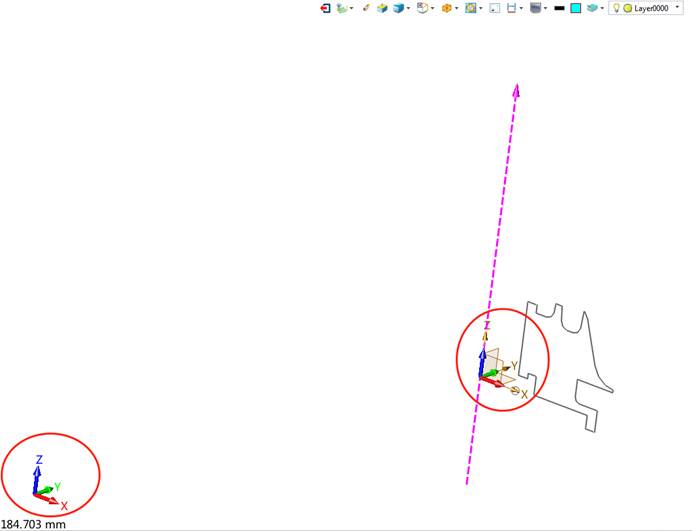

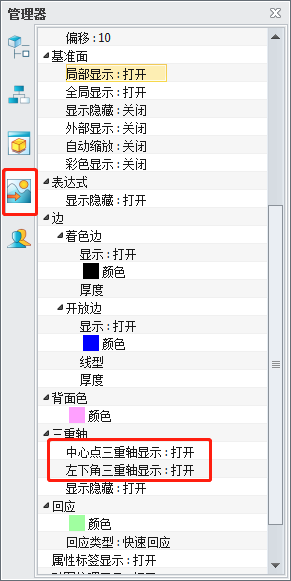

8.      我发现零件里面有两个坐标，想隐藏其中一个，怎么隐藏啊？

答：

1)       点开左边“管理器”——“视觉管理”

2)       在“三重轴”里面的，可以双击“中心点三重轴显示”和“左下角三重轴显示”两项，决定显示哪一个。
