CAD中如何设置尺寸标注样式（下）

【标注样式管理器】对话框包括如下选项。

【样式】列表框：用于显示当前文件中的所有尺寸样式，并且当前样式被亮显。选择一种样式后右击，在弹出的快捷菜单中可以设置当前样式、重命名样式和删除样式。

【列出】下拉列表：其中提供了两个显示标注样式的选项，即“所有样式”和“正在使用的样式”。前一个选项用于显示当前图形中的所有标注样式；后一个选项仅用于显示被当前图形中的标注引用过的样式。

【预览】区域：主要显示【样式】列表框中选定的尺寸样式的标注效果。

【置为当前】按钮：用于将选定的标注样式设置为当前标注样式。

【新建】按钮：用于修改当前选择的标注样式。当用户修改了标注样式后，当前图形中的所有尺寸标注都会自动更改为说修改的尺寸样式。

【替代】按钮：用于设置当前使用的标注样式的临时提袋子。当用户创建了替代样式后，当前标注样式将被应用到以后所有尺寸标注中，知道用户删除替代样式为止，而不会改变替代样式之前的标注样式。

【比较按钮】：用于比较两种标注样式的特性或浏览一种标注样式的全部特性，并将比较结果输出到windows剪贴板上，然后再粘贴到其他Windows应用中。

单击【新建】按钮，系统将弹出如图所示的【创建新标注样式】对话框，其中【新样式名】文本框用于为新样式命名；【基础样式】下拉列表用于设置新样式的基础样式；【注释性】复选框用于为新样式添加注释；【用于】下拉列表用于创建一种仅适用于特定标注类型的样式。

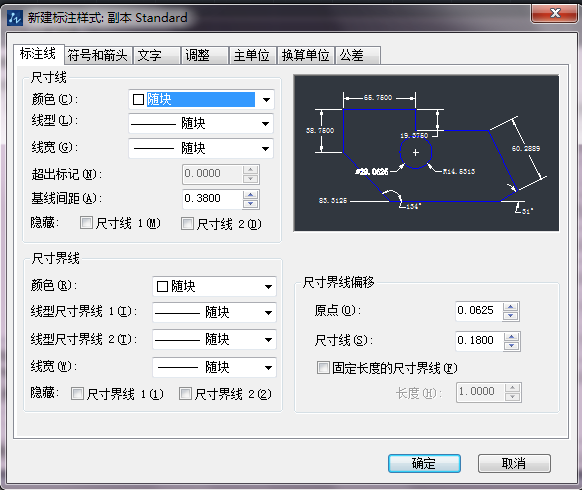

在【创建新标注样式】对话框中单击【继续】按钮，打开如图所示的【新建标注样式：副本standard】对话框，其中包括【线】、【符号和箭头】、【文字】、【调整】、【主单位】、【换算单位】和【公差】7个选项卡，具体内容如图。
