我们在使用CAD软件时，图纸的绘制可能没有我们所想的那么简单，一般一份完整精致的CAD图纸就需要CAD设计师进行反复的修改查看。一个简单的命令也可能影响图纸的进度，今天我们来学习一下在CAD中如何使用打断合并命令，具体步骤如下：
一、打断功能
1、打开CAD软件，任意绘制一个矩形，如下图所示。

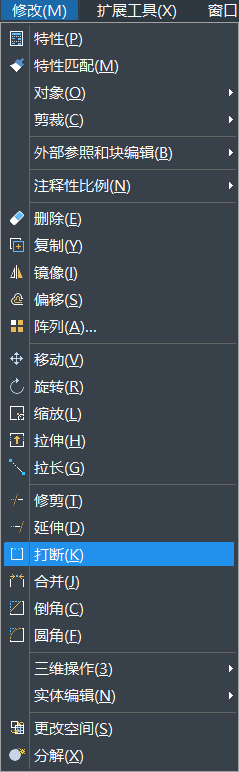

2、绘制完任意矩形之后，在上方菜单栏里找到【修改】选项，点击弹出下拉菜单，在下拉菜单里找到【打断】功能选项。
3、点击【打断】功能按钮，现在绘制的矩形上任意选择一个点，接下来再选择第二个打断点，命令栏也会出现相应提示。
4、第二个打断点选择完毕后，点击鼠标左键，即可完成对指定两点之间的打断操作，如下图所示。
二、合并功能
1、绘制任意一条直线，先用打断功能将这条直线打断，如下图所示。

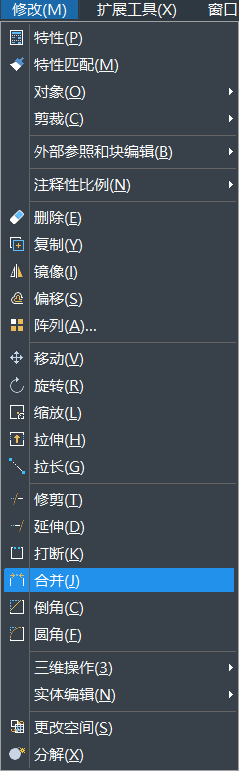

2、接下来再点击上方菜单栏里的【修改】选项，弹出下拉菜单，选择下拉菜单里的【合并】选项，点击【合并】选项之后选择要合并的两条直线。
3、然后点击【enter】按钮，即可完成两条直线的合并，如下图所示。
今天关于打断和合并功能学习方法就分享完毕了，简单的功能也会帮助大家更好地进行图纸绘制，希望大家都能较好地掌握这些技能。
