在使用CAD软件绘图过程中，大家可能会遇到各种各样的画图问题。掌握更多的技巧有助于大家更快速地绘图，现在我们来解决这一个问题吧：尺寸标注下方的尺寸线为什么不显示呢？解决办法如下：
1.首先打开CAD软件，会看到标注下方尺寸线是没有显示的
2.那么可以在下方命令栏输入D快捷键并回车；

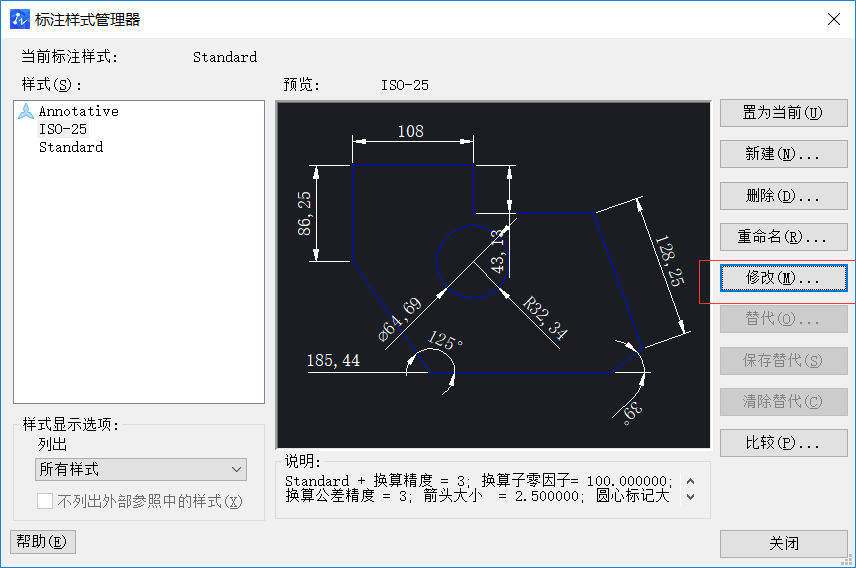

3.在弹出的标注样式管理器对话框中，点击右侧修改键；

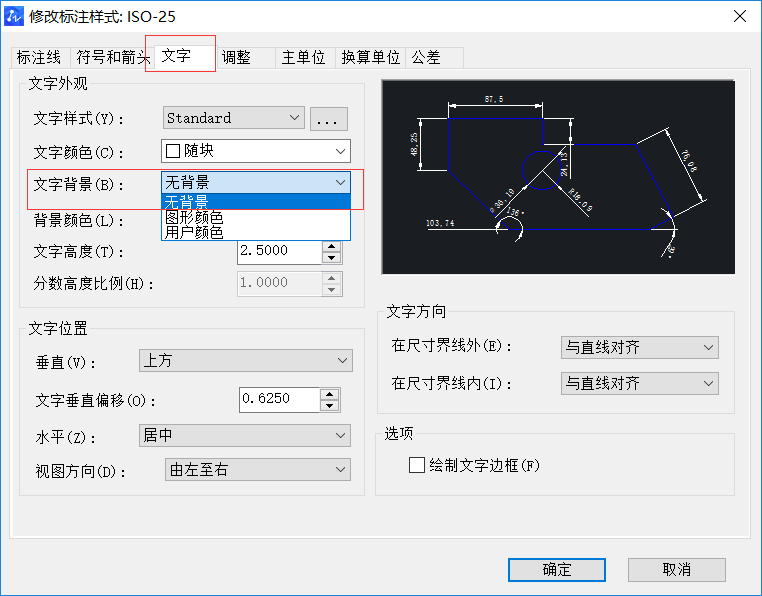

4.接着点击【文字】工具栏，文字背景颜色改成“无背景”，然后点击确定；
5.再次标注，会发现问题已解决。
关于如何解决CAD中标注尺寸下方尺寸线不显示的问题分享到这里，相信大家都可以理解，希望对正在学习CAD的小伙伴有帮助。
