CAD中的PEDIT命令和LIST命令的介绍及用法
一、PEDIT命令在CAD中的主要作用是：合并多线段；合并多线段需要具备的条件是，线段是由直线和曲线的组合成的；线条连续，且相交，相交处（端点）不能有多余线头。
二、LIST命令是用于快速查询图形对象的属性信息，显示结果以列表的方式进行显示。如果你关注CAD绘图练习应该可以发现，很多习题最后都需要通过使用LIST命令，来求得指定区域的面积等数值。执行LIST命令，选择对象后，软件会弹出一个文本窗口，该窗口显示了对象的所有信息，包括对象类型、空间、图层、处理码、面积、尺寸等等。要启用LIST命令，可以通过在命令区输入LIST，按回车键，或者以工具菜单-查询-列表显示功能查看图纸的具体参数，点击启用。我们在使用CAD绘制设计图时，大部分图形都是由多线段组成的，但是这种多线段如何知道它的周长呢？这时，我们就可以运用PE命令和LI命令得出啦！
三、以下是我总结的两个命令组合的用法：

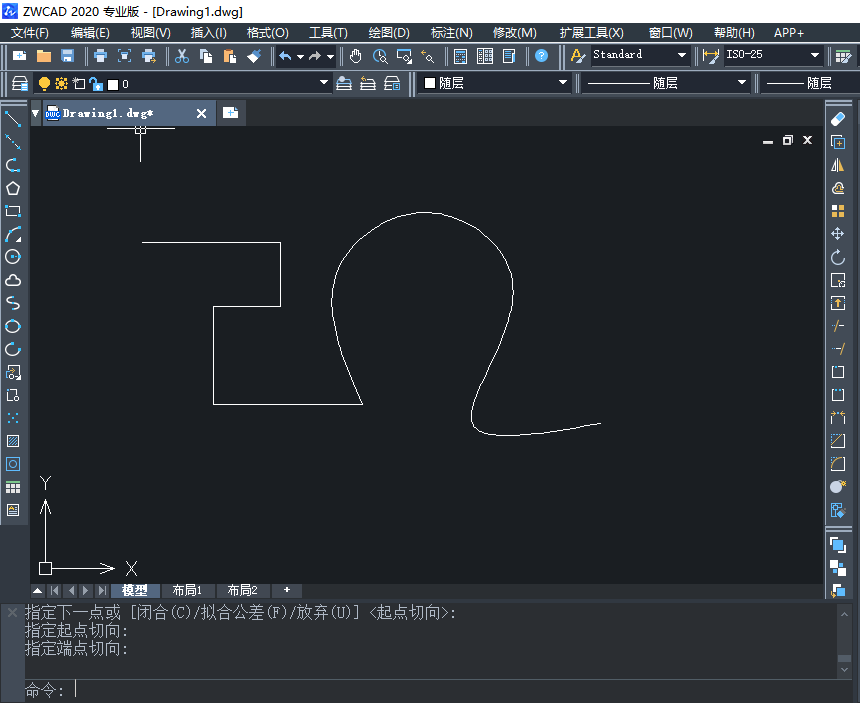

1. 如下图所示，是由直线段跟曲线段组成的线段。
2. 我们在命令行输入PE，将直线跟曲线合并起来，回车，然后命令行会出现M指令，我们选择所有对象，回车。
3. 命令提示“输入选项”输入J指令，然后回车，把线段合并后，就变成一个整体了。

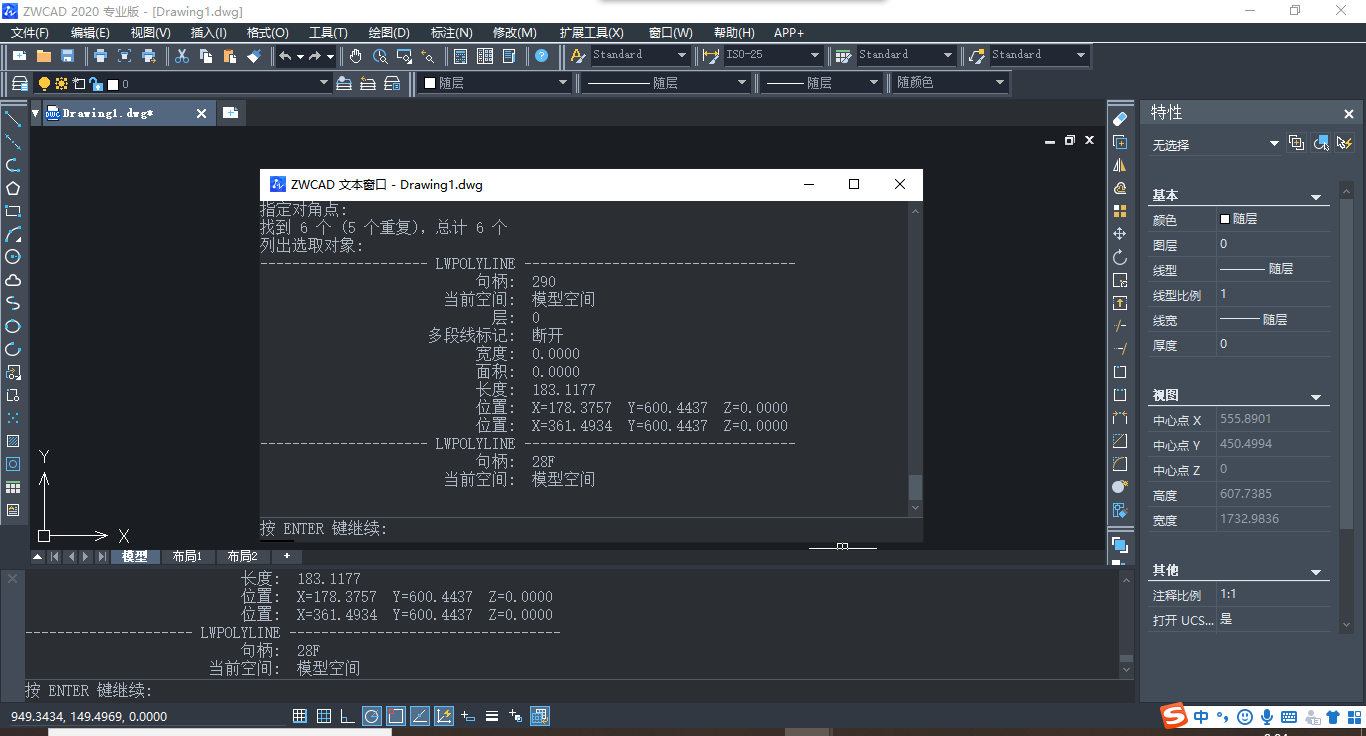

4. 最后我们在CAD中输入LI命令，然后回车，就可以得到这两个线段组合的周长了，如下图所示：
这两个命令的用法你都学会了吗？
