CAD坐标过滤器的介绍及用法

在CAD绘图时，我们需要了解以下坐标过滤器的用法，以便于我们绘图时能用上，本文就给大家介绍坐标过滤器的介绍及用法，希望能帮助到大家！

一、首先，我们要知道什么是坐标过滤器，介绍如下：

过滤器是使用某一位置的坐标值来作为要指定的位置，也就是当我们要指定某个点的坐标位置时我们可以使用它来进行定位。直接在命令行中输入“.x”“.y”“.z”即可调用坐标过滤器；它通常与对象捕捉功能一起使用，有利于快速提取对象的坐标数据。

二、适用情况

我们在能够通过捕捉特殊点确定点位置的情况下可以优先考虑坐标过滤器，可以达到事半功倍的效果。

三、坐标过滤器的注意事项

（1）坐标过滤器采集到的坐标只能使用一次，之后再次使用需要重新采样；

（2）只有在程序提示输入点时坐标过滤器才会生效（若在命令状态下直接使用坐标过滤器会导致显示错误信息）。

四、关于它的使用方法

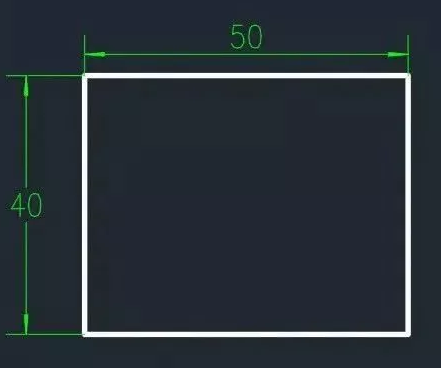

下面以在方形中绘制直径为24的圆为例，给大家讲讲使用方法：

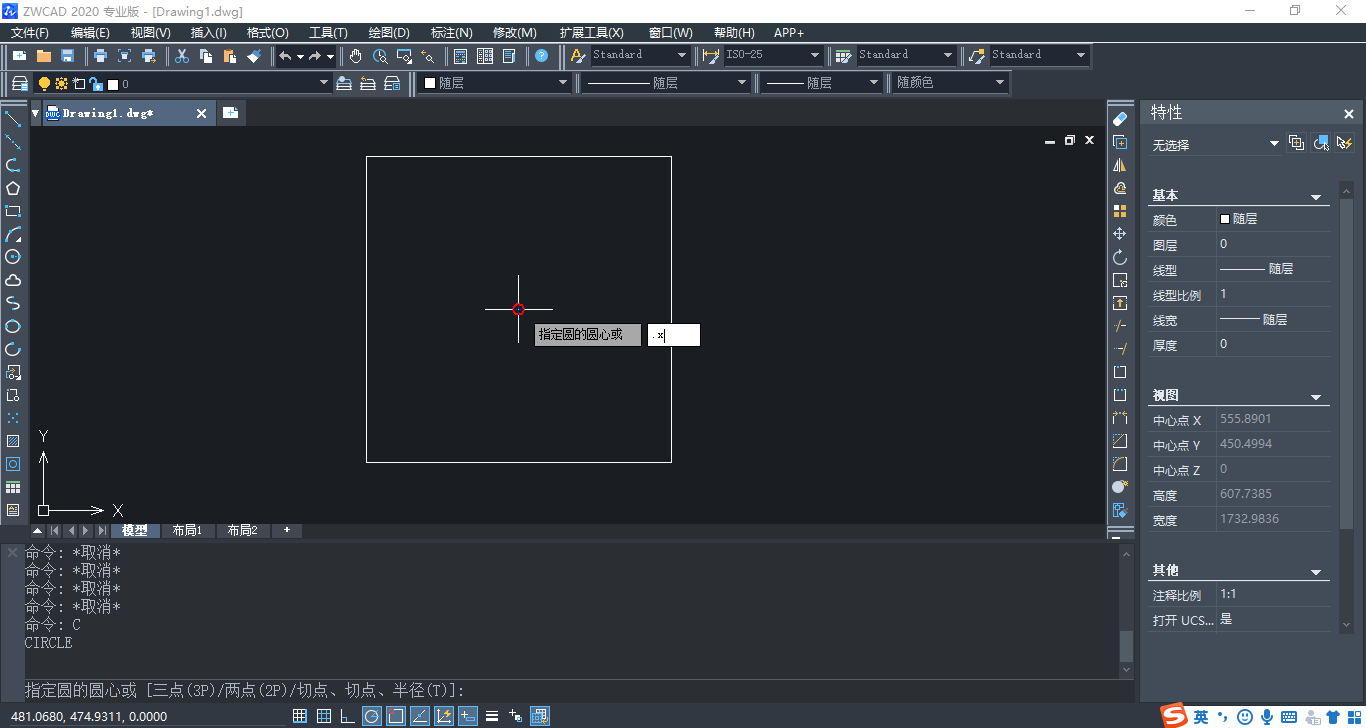

1.在命令行中输入“C”，调出绘圆命令，当提示指定圆心时，输入“.x”，回车（注意：字母x前一定要加符号“.”）；然后在仍需YZ于输入“.y”，回车。

2.捕捉完X，Y方向上的坐标值，这时会发现圆心已经自动捕捉到了图形中心。（我们分析一下原理，其实很简单，我们第一次捕捉获得了中心点X的坐标，第二次捕捉获得了中心点Y的坐标，从而获得了Y点的坐标。这样我们就获得了中心点的坐标。最后输入圆的半径就可以绘制圆了。）

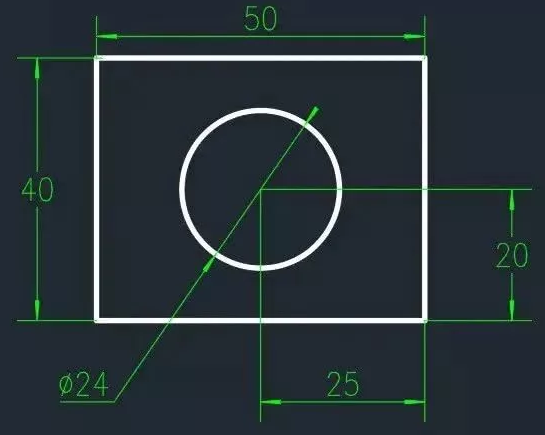

3.输入圆的半径数值12，直径为24的圆就绘制好啦！
