CAD螺杆设计技巧
螺杆在机械领域运用比较广泛，在机械领域看似小小的零件却有着重要作用缺一不可，我们的螺杆也是其中之一，少一个零件都会导致我们的机器无法运行，那我们今天来学学如何用xelegaCAD软件来绘制螺杆，以下是我总结的步骤技巧，希望能帮助到大家！

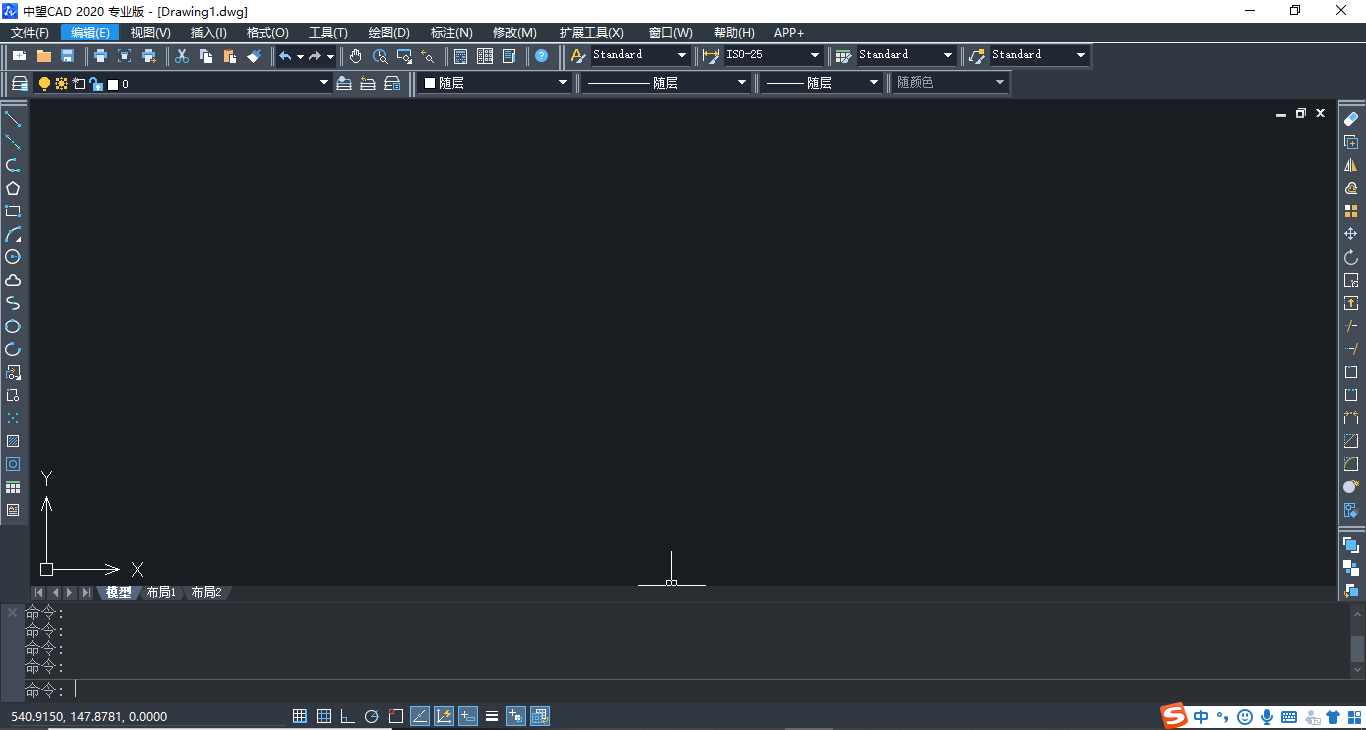

1.首先，我们打开luck18网址软件。

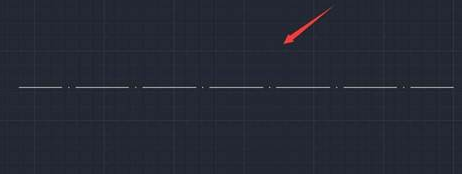

2.我们把线型设置为点画线，然后找到“绘图”直线命令，我们用直线命令画出一条点画线作为中心线，如下图所示：

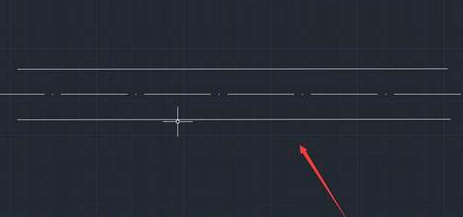

3.我们再把线型设置为实线，在中心线的上下各画出一条直线，如下图所示：

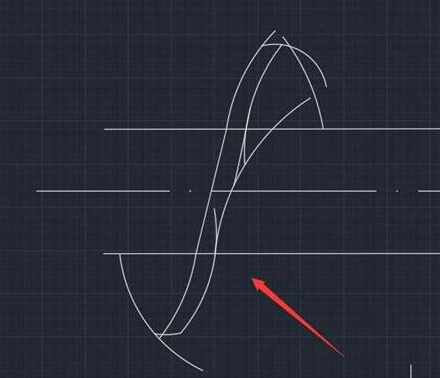

4.接着在菜单“绘图”里找到圆弧命令，使用圆弧命令，在图中画出如图所示圆弧线。

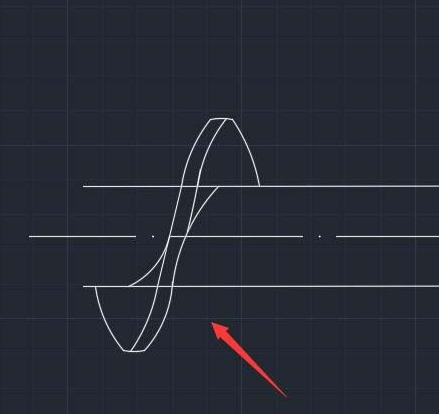

5.我们绘制好圆弧线以后，在菜单【修改】里找到修剪，点击修剪，将多余的线进行删除，如下图所示：

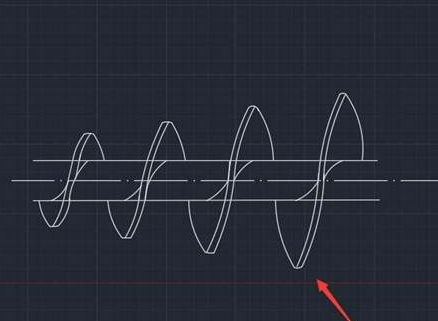

6.然后，我们再重复执行以上4,5的步骤进行操作，这样我们的螺杆的图形就画好了！
