CAD中容易混淆的概念之各种线型比例

我们知道，在CAD中的线型管理器里有两种不同的比例：一是全局比例因子，二是当前对象缩放比例，而在对象的特性中也有个线型比例，那么它们有什么区别以及分别起什么作用，大家知道吗？

全局比例因子：图纸中所有图形的线型比例都会乘以这个比例，假设这个比例设置为200，某条线自己的线型比例是2，那么实际的线型比例就是400。如果图纸尺寸非常大或非常小，要正常显示和打印虚线，通常可以统一调整全局比例因子。

当前对象缩放比例：线型资源管理器中的这一个比例会影响之后创建所有对象的线型比例，但不会影响已经绘制好的所有对象的线型比例。

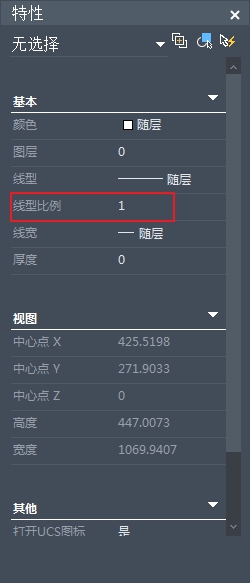

对象的线型比例：每个对象都有自己的线型比例，可以在属性框中进行修改。

【 绘图比例 打印比例 视口比例】

绘图比例：也就是绘图时把图形按一定比例缩小或放大绘制，例如绘图比例1:100，就是把图形缩小100倍绘制，这样可以保证1:1打印输出，这种情况下要按实际尺寸标注，需要设置标注的比例。

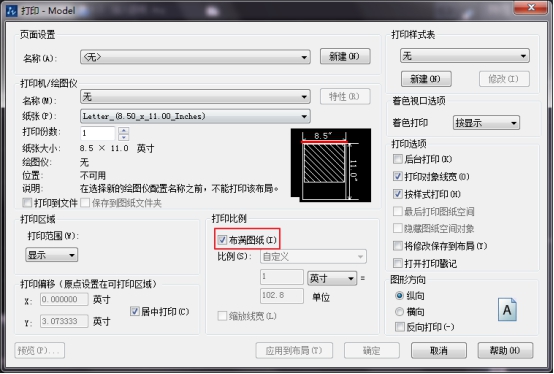

打印比例：由于按1:1绘制的图形尺寸要么很大要么非常小，需要缩小或放大一定比例才能打印到纸张上，因此打印时需要设置打印比例，通常打印比例在绘制图纸前就已经规划好了。如果需要打A4小样的话，可以直接勾选“布满图纸”，让CAD自动计算打印比例。

视口比例：CAD中提供的布局空间，主要用于图纸的打印。可以用视口来显示模型空间中绘制的图形，同时设置相应的视口比例，最后以1:1的比例打印输出。在布局空间还可以设置多个视口，每个视口使用不同比例，这种情况下也需要调整文字和标准。
