xelegaCAD在很多行业内都广泛使用中，也有很多新手接触luck18网址，在下面我们就讲解一些xelegaCAD软件使用的经验的精华中的精华。大家可以参考参考，看是否能够帮助到自己。

我们来看看如何对绘图环境的设置

1. op或pr(options)绘图环境设置

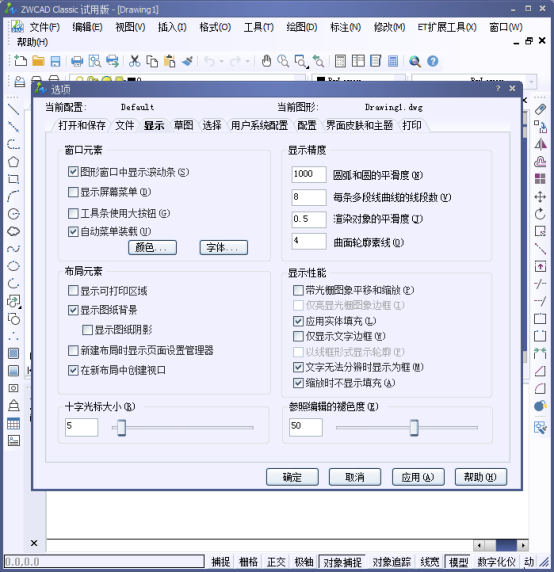

输入命令：op或pr(options)回车，然后就出现如下对话框：

将图示窗口元素之勾选去掉。目的是将绘图区尽量最大化。

再将图示十字光标大小100。目的是将光标最大化，有利于绘图时自动对齐。

然后将图示圆弧和圆的平滑度20000。如果您的计算机足够快的话。否则请保持默认。第一项之数值改成最大值。

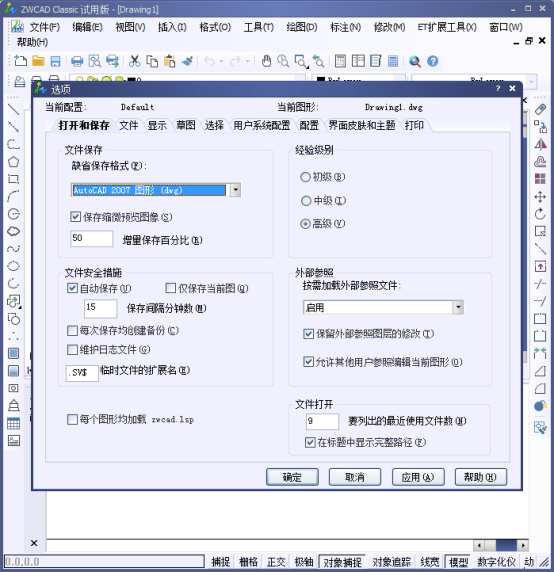

如下图示另存为勾选后将在打开图档时能进行预览。

其它选项请按自己的意愿设置。但还是尽量保持默认状态较好。

需要说明的是：如果您懂得较多，将明白为什么要这样设置；如果还没有接触到这一步，请按我所介绍的做下去，到了后面您将会明白。

2.为了将绘图区尽量最大化，方便设计，请将工具条去掉大部分，只留下一行工具条即可（只需保留标注和对象特性工具条）。

不过，如果您不习惯自己输入命令，习惯于点击工具条来执行命令的话，您也可依自己的意愿。

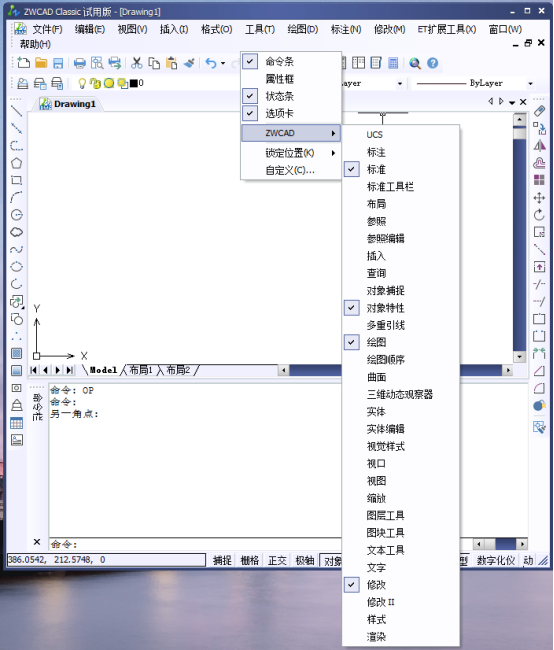

将绘图区最大化有个小小的技巧：右击任一工具条，即可弹出如下图示：

3.打开正交ortho或按F8。一般来说，初始绘图环境中，皆需打开正交，因为这样可以提高设计之精确度，模式，可输入命令。但是只有在特别需要自由绘制，而对精确度要求不高时，才将正交模式关闭。

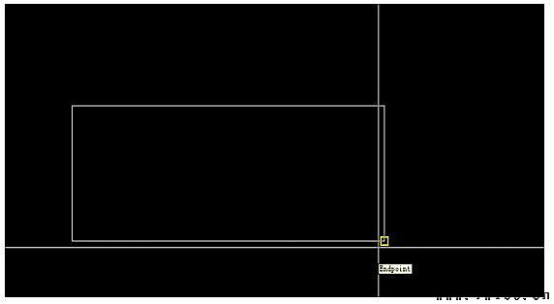

4.打开对象捕捉模式。如下图示，这样将设计时容易抓住关键点在设计时快捷得多。

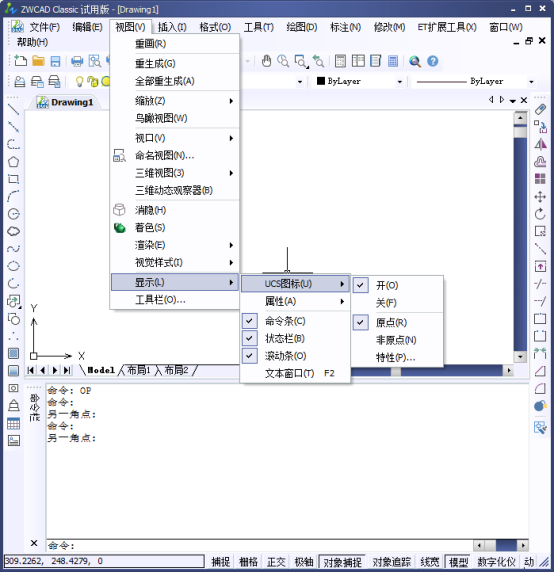

5.一个小技巧：当您不喜欢绘图时出现坐标系，可以如下图示将“开”勾选去掉即可将其关掉。

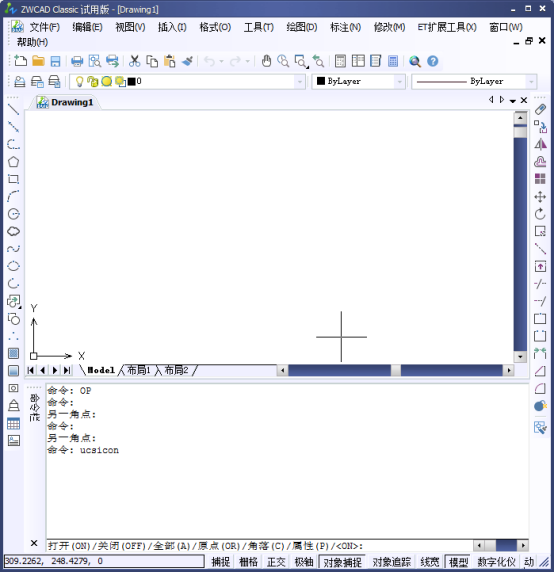

或者输入ucsicon命令，然后再输入on或off即可显示或隐藏，如下图示：

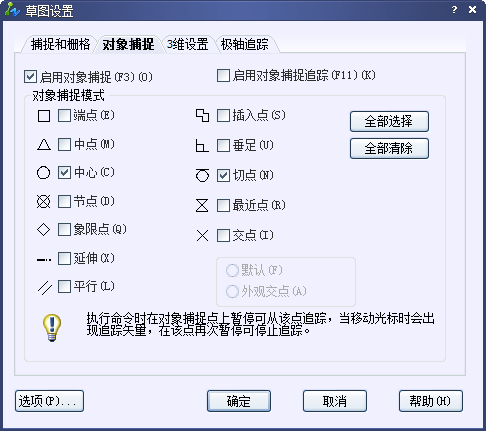

6.捕捉关键点设置，如下图示：一般来说，只需设置端点（Endpoint）；中点（Midpoint）；圆心(Center)；象限点(Quadrant)；交点(Intersection)即可。其它只须在需要时再临时运用即可。否则刚开始设置多了反而不方便。

7. 总结：以上简单的几点却包括了一个高级CAD工程师对初始绘图环境的设置方法，大家要结合自己的使用习惯和方式，调整自己的设置。
