CAD怎样调整图形单位与图形界限

我们在使用CAD软件绘图时，需求都是不一样的，所以为了方便大家设计创作，luck18网址软件是可以根据自身需求来更改图形单位和图形界限的。图形界限指的就是luck18网址的绘图区域，也称为图限。而对于初学者来说，在绘制图形时“出界”的现象时有发生，所以为了避免绘制的图形超出用户工作区域或图纸的边界，就可以使用绘图界线来标明边界。本文将给大家介绍一些调整技巧，希望能帮助到大家！

图形单位调整方法如下：

1. 我们可以输入UNITS/UN命令来打开图形单位对话框。

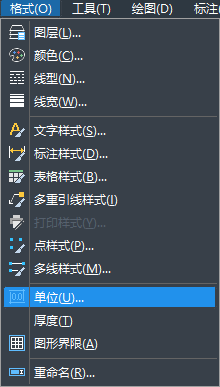

2. 我们在界面栏点击“格式”点击“单位”打开对话框。

以上两种方法都能帮助我们打开“图形单位”对话框，如下图；我们在弹出的“图形单位”对话框中，可以设置图形的坐标、长度、精度、角度的单位值，以及在CAD设计中心中插入图块或外部参照时的缩放单位。

图形单位功能选项介绍如下：

（1）长度：用于设置长度单位的类型和精度。

（2）角度：用于控制角度单位类型和精度。

（3）顺时针：用于设置旋转方向。如选中此选项，则表示按顺时针旋转的角度为正方向，未选中则表示按逆时针旋转的角度为正方向。

（4）插入时的缩放单位：用于选中插入图块时的单位，也是当前绘图环境的尺寸单位。

（5）方向：用于设置角度方向。单击该按钮，将打开【方向控制】对话框，如图2所示，以控制角度的起点和测量方向。默认的起点角度为0°，方向正东。在其中可以设置基准角度，即设置0°角。如将基准角度设为“北”，则绘图时的0°实际上在90°方向上。如果选择【其他】单选按钮，则可以单击【拾取角度】按钮[图片]，切换到图形窗口中，通过拾取两个点来确定基准角度0°的方向。

图形单位调整方法如下：

我们在执行图形界限操作之前，需要启用状态栏中的【栅格】功能，只有启用该功能才能查看图限的设置效果。它确定的区域是可见栅格指示的区域。

1. 我们输入LIMITS来打开图形界限设置。

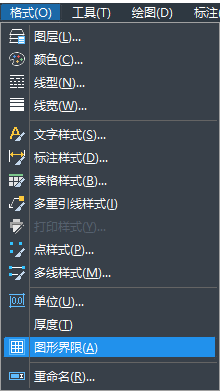

2. 我们在界面栏点击“格式”点击“图形界限”，就可以根据自己的需求来调整了。
