极轴追踪功能在CAD中的绘图技巧

极轴追踪这个功能在CAD绘图软件发挥着很大的作用，比如说我们在绘制一些30、45、60、度的角时，运用极轴我们就可以根据自己绘图的需求来增加量角，当光标移到满足条件时，就会显示一条虚线，也就是我们的极轴，我们把光标锁定到极轴上，就可以直接输入距离值，利用锁定极轴来确定角度的方式我们称它为极轴追踪。本文将给大家介绍极轴功能的设置技巧及含义，以便于我们对极轴功能的了解和如何采用它与绘图相结合。

设置极轴追踪方法如下：

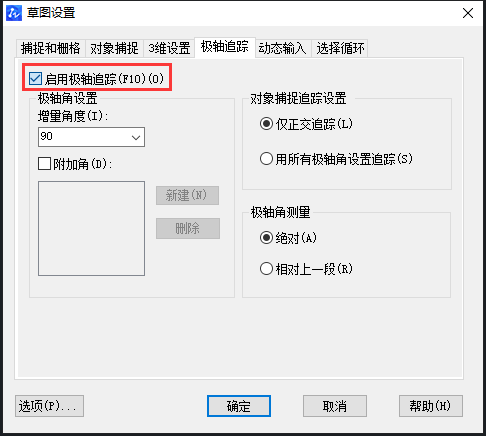

1. 我们在界面栏点击“工具”点击“草图设置”；我们在弹出的“草图设置”对话框中，选择“极轴追踪”，如下图：

2. 我们在状态栏点击“极轴”然后右键鼠标，在弹出的菜单中选择“设置”选项。

极轴功能选项介绍如下：

极轴追踪：

（1）启用极轴追踪：打开或关闭极轴追踪；单击状态栏上的“极轴”按钮，或者使用F10键都可以打开或关闭极轴追踪。

极轴角设置：

（1）增量角：设置极轴追踪对齐路径的极轴角增量；可以从列表中选择角度，也可以输入任意角度；在列表框中选择或输入增量角后，系统将在与增量角成整数倍的方向上指定点的位置。

（2）附加角：除了增量角，用户还可以定义附加角指定追踪方向。

（3）角度列表：在列表中显示出可用的附加角。

（4）新建：添加附加角。

（5）删除：删除选定的附加角。

对象捕捉设置：

（1）仅正交追踪：当对象捕捉追踪打开时，只显示通过基点的水平和垂直方向上的追踪路径。

（2）用所有极轴角设置追踪：使用对象捕捉追踪时，光标将从对象捕捉点开始沿极轴对齐角度进行追踪。

极轴测量设置：

（1）绝对：根据当前用户坐标系（UCS）确定极轴追踪角度。

最后，希望这些技巧能帮助到大家！
