CAD不等比缩放技巧
CAD下图形怎么进行不等比缩放？

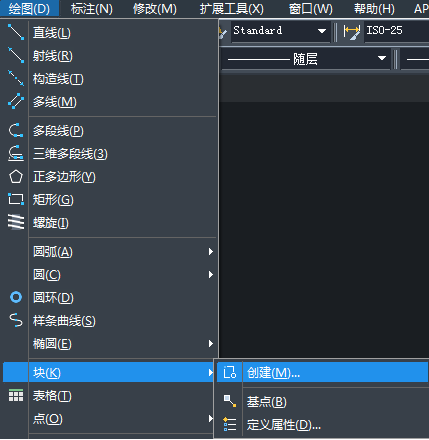

1.我们先将这个图案自定义成块，点击：绘图→块→创建，快捷键b。

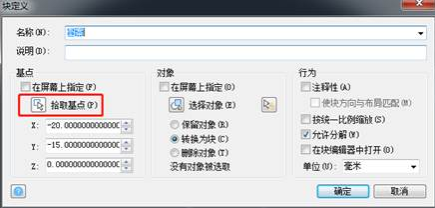

2.在自定义块时，需要选中图案的基点，便于作图方便。如果不选，默认是坐标原点。
3.然后，我们给图形命名，点击确定；我们双击图案，这时图案已经结成块了。

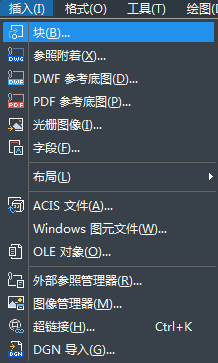

4.我们点击“插入”再点击“块”。

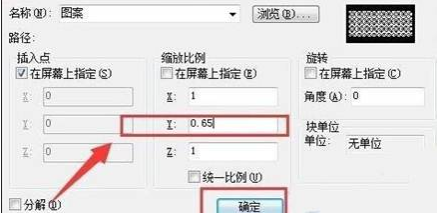

5.弹出对话框，找到缩放比例。想要缩放的是Y轴，将Y轴的比例调小即可，设置好比例后，点击确定。

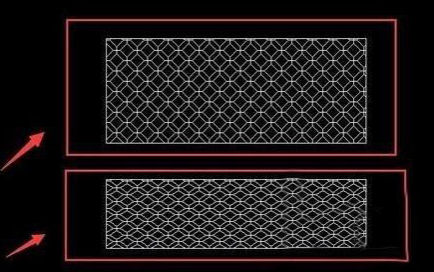

6.对比效果，可以看到Y轴的比例成功缩小。
