我们CADER应该如何过这个520呢？

不妨分享一些关于CAD知识的“520”给大家。

CAD版本：luck18网址2020专业版

5—CAD块知识的5个模块

1、块的分类与创建

按照大家日常的分类，一般分为临时块和永久块。

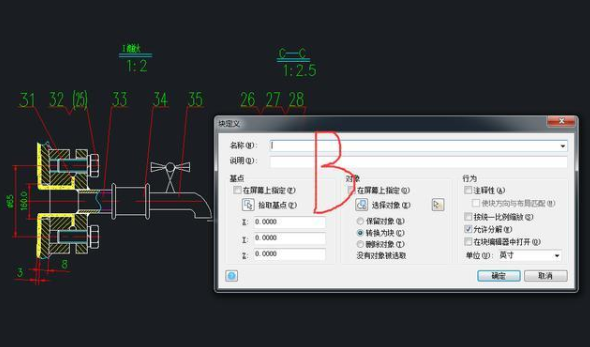

临时块在创建时，一般用快捷键B，包括名称，说明等选项。

另外，还可以用以下这两种方式创建：

CTRL+SHIFT+C/CTRL+C（带shift和不带shift的区别是带不带指定基点）和CTRL+SHIFT+V。

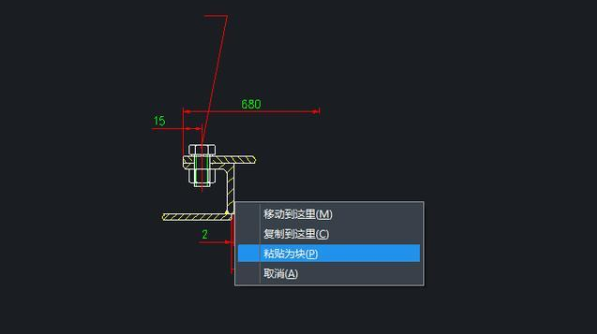

选中后，按鼠标右键拖动，有粘贴为块的选项。

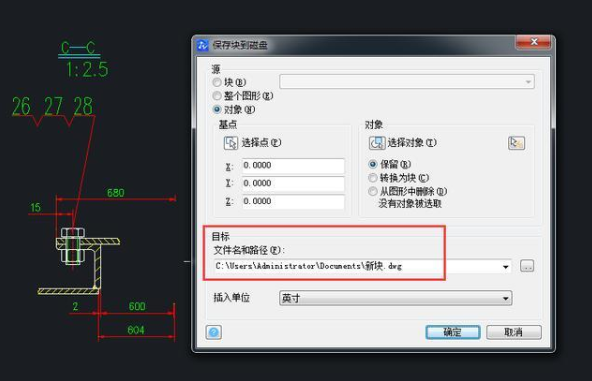

而永久块相当于保存了一个dwg文件到电脑，可以随时调用，快捷键W。

2、块的插入

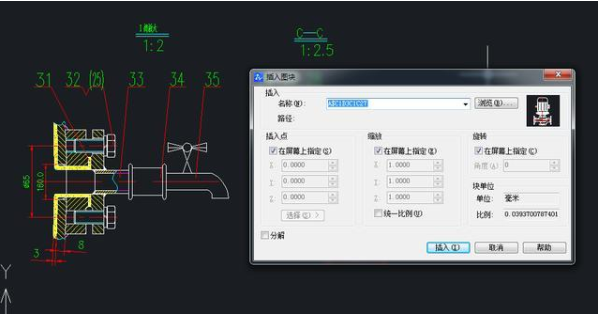

快捷键I（这是i）

3、块的重命名，RENAME

这个之前有文章提到过，块的命名最好不要重复，以简单清晰易记为原则，这样的话，就不太需要用到这个重命名功能了，节省不必要的麻烦。

4、定义属性

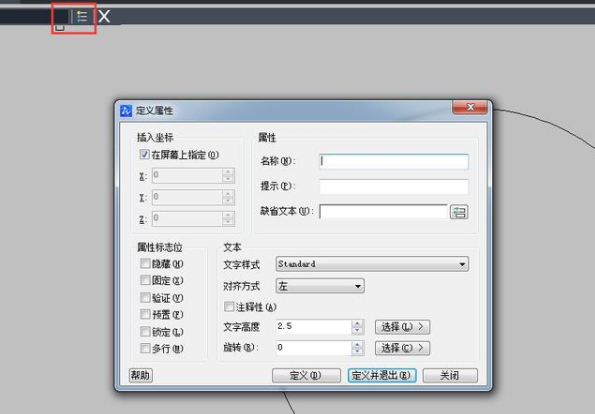

双击块之后，进入块编辑器，左上角图标点一下，弹出定义属性的菜单，可以自定义所需要的项以及提示。

5、分解

这个和其他包括组、图形、多边形等分解一样，还原成为创建块的时候。

例如一个矩形，从块开始，分解两次之后才能变成线条。

2—2个隐藏的捕捉命令

1、两个点的中点MTP

有人会问，对象捕捉不就有默认中点捕捉吗？貌似不需要命令吧。

细心的小伙伴应该能发现，平时所用的中点捕捉是建立在线段之上的，如果要以下方矩形中心为圆心作圆，那该如何捕捉那个中心？

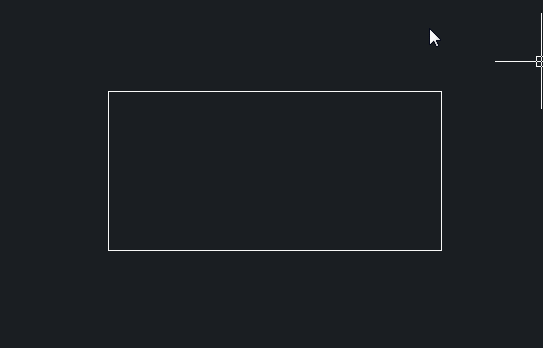

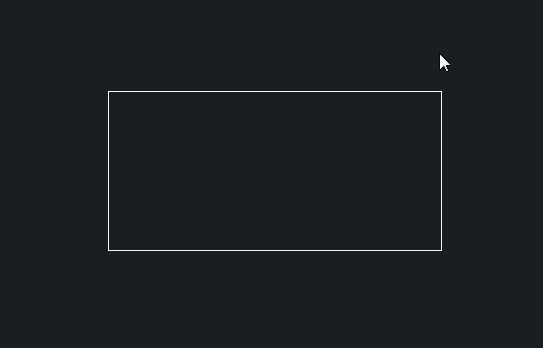

这个时候不妨尝试一下MTP命令，在执行圆C命令后，输入mtp，系统提示你指定两个点，在选择对角线之后，自动确定圆心为对角线中点。

2、Track

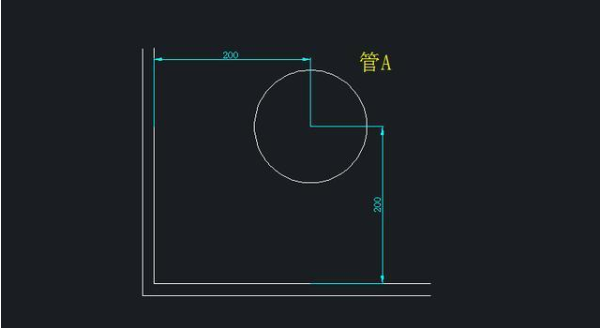

如下图，要距离墙200的位置铺一个管A，如何确定其圆心。

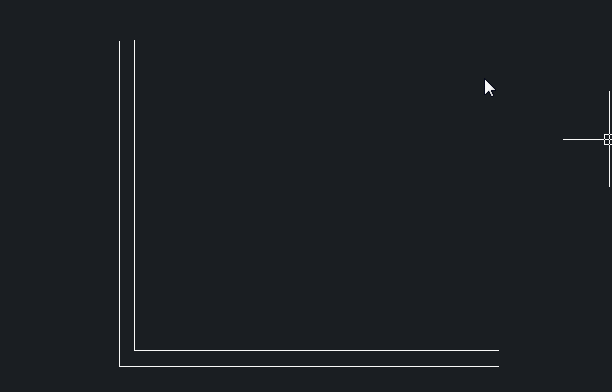

方法的确有很多很多，但是Track基本上在这种情况下最好用。

0—希望大家今天0加班，看到这里可以点个赞或者喜欢收藏了吧~
