CAD怎么剖面，CAD剖面图怎么画

所谓"剖",其实就是" 切"在CAD中,剖切面一般用平面的方法,也就是所谓的"剖切平面",比如一个西瓜,画出的轮廓线,只能看到这个瓜的外部形状.看不到内部的结构.这时,假想有一把刀,把它切开,就可以看到这个西瓜的表皮,内皮,瓤，籽。这个假想的“刀”就是剖切平面。看到的内部结构，就是“剖面图”。注意，不是真的切开，是为了看到内部而“假想”切开。目的是看到内部结构。

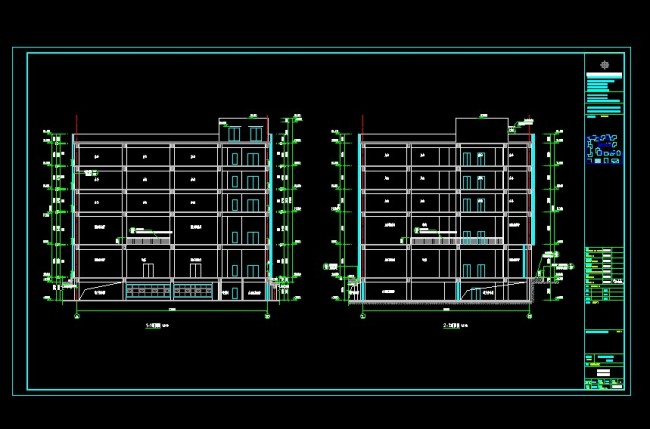

剖面图，简单理解就是将物体剖切的面表示出来，一半可以分为半剖、全剖和局部剖，当然全剖还有单面、双面之分。在CAD中，对于一些需要表达内部结构的图形，就要用到剖面图。根据零件的具体情况，可用半剖（一半图形表达的是外部轮廓，另一半图形表达的是内部），全剖，有时用的是局部剖，只在需要剖切的局部剖开，还有阶梯剖，旋转剖，复合剖，等等，目的都是表达内部的结构。既然是假想的剖开，在剖切面上，就要用特殊的图线来区分，在CAD制图中，一般用“剖面线”表填充剖切平面。又根据零件或物体的材料，选择不同的“剖面线”.

剖面图的具体画法如下：

1、  在CAD 界面内，先勾勒出剖面图的轮廓；

2、  调用剖面填充命令；

3、  分别设置好需要的参数，比如剖面线的样式、间距这些，当然，还有框定剖切的范围；

4、  确定后就可以看到效果了，完成。

以上就是本篇的全部分享了，希望能帮到各位！
