我们在CAD中如果要沿指定的方向画圆的切线，如图2-1图所示，该如何作图呢?

此时，用LINE命令及切点捕捉(TAN)是无法画出这条切线的，但用户可用XLINE及OFFSET命令画出指定方向的切线，

作图过程如下：

命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:

//使用选项“角度(A)”

输入构造线的角度 (0) 或 [参照(R)]: 60                   //输入角度值

指定通过点: cen于               //捕捉斜线的通过点B，如图2-1左图所示

指定通过点:                                            //按Enter键结束

命令: offset                                            //画平行线

指定偏移距离或 [通过(T)] <80.0000>: 65                   //输入平移的距离

选择要偏移的对象或 <退出>:                               //选择线段A

T指定点以确定偏移所在一侧: a

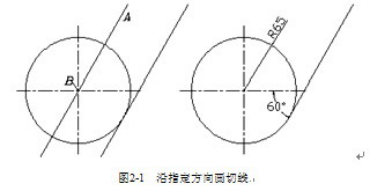

图2-1 沿指定方向画切线

提示：上图中的线段A也可利用LINE命令的角度覆盖方式进行绘制。
