当新手学习用CAD绘制图形的时候，我们需要养成分析如何绘制好我们图的习惯。
在此后我们绘制过程中遇到的问题就会相应减少许多，接下来我们看一下，当我们需要绘制下图的时候，我们该注意该分析的方向是什么。

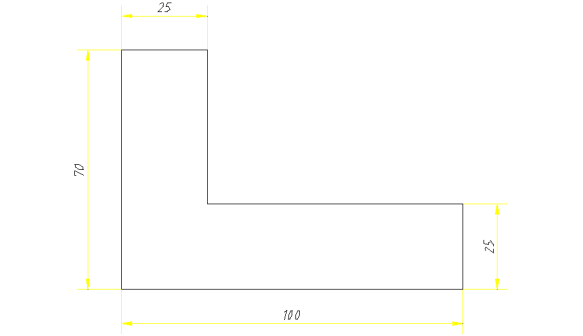

示例：
首先需要先分析一下这个图形对象：图形中只有线段，没有圆弧等其他对象。线段中只有水平和铅垂线段。
然后在看尺寸：尺寸有100、70和两个25MM。
最后看图形的形状：形状的分析，因人而不同。但这个阶段需要大家自己练习。
形状分析一：由六个线段组成，这是最先可以想到的 使用PLINE命令配合F8功能完成此图形。

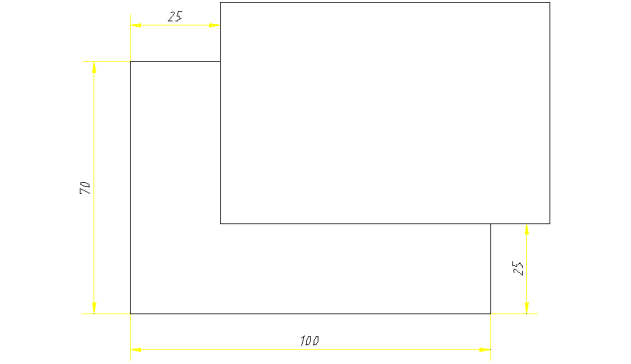

形状分析二：由一个矩形减去一个矩形组成。如图：

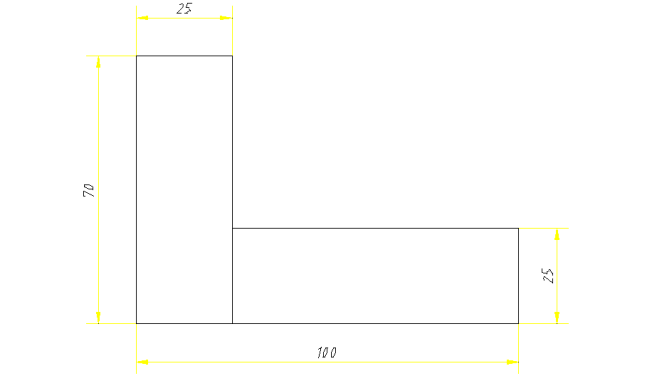

形状分析三：由两个矩形组成(有两个组成方式）。如图：

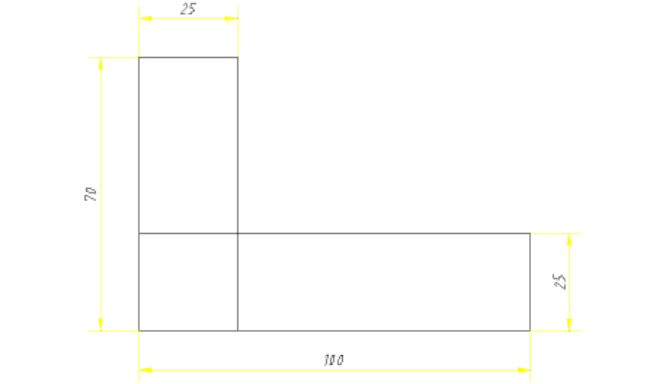

形状分析四：由三个矩形组成。如图：
以上步骤，是我们拿来图形的分析工作，是必须的阶段。当我们有了这些分析过程，才能够有绘制此图形的方法。
