在使用CAD软件进行三维设计时，有一个工具会经常被大家用到，这个工具就是剖切。剖切对对象可以是单个三维实体，也可以是多个，可以说非常实用。那么大家对于剖切的了解有多少呢？会正确使用吗？下面，小编就以一次实际操作来展示一下剖切的知识，希望对不了解的朋友能有所帮助。
首先我们点一下剖切工具。在顶部菜单中选择【实体】即可找到。

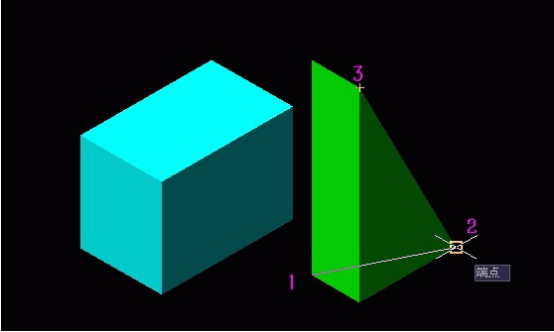

一般情况下，剖切是以三点为基础来进行的，操作的时候要注意命令行的提示，在图中点击三个点。

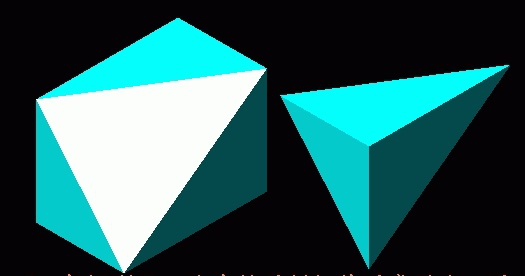

大家可以看一下下面的图片，它展示了剖切的一般用法。一般来说如果不太清楚被剖切掉的物体是否有用，建议在命令行输入B，也就是将两边保留下来，不要的部分转入一个关闭的图层隐藏起来方便需要时再使用到。
其实，“剖切”这个工具可以说像是在手持一把的平面刀。大家学数学的时候都知道，不在同一条直线上的三个点可以确定一个平面，以此类推，我们进行剖切时确定三点的目的是要确定一个平面，因此这三个点不能选择在同一直线上的三个点，否则操作失败。另外要注意的是，找好的三个点只是确定剖切面的一个依据，它们各自的具体位置是影响不大的。
使用剖切工具还可以一次对多个实体进行剖切，大家看完上面的介绍，应该都知道了怎么剖切了吧？依然是先找点，确定平面，然后就可以用一个平面剖切多个对象了。
