CAD螺杆图怎么绘制？
1.首先，我们打开xelegaCAD软件。

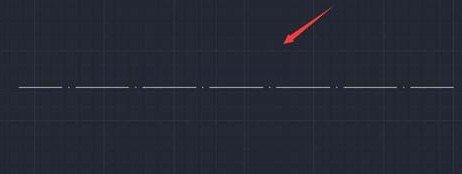

2.我们把线型设置为点画线，然后找到“绘图”直线命令，我们用直线命令画出一条点画线作为中心线，如下图所示：

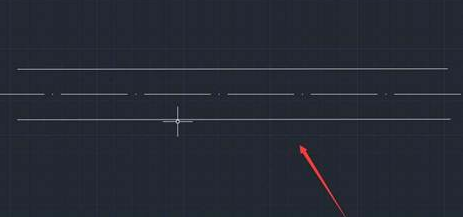

3.我们再把线型设置为实线，在中心线的上下各画出一条直线，如下图所示：

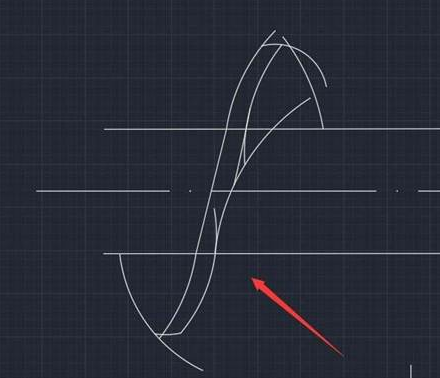

4.接着在菜单“绘图”里找到圆弧命令，使用圆弧命令，在图中画出如图所示圆弧线。

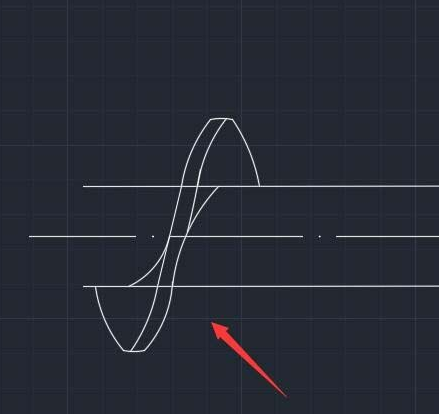

5.我们绘制好圆弧线以后，在菜单【修改】里找到修剪命令，点击修剪命令，将多余的线进行删除，如下图所示：

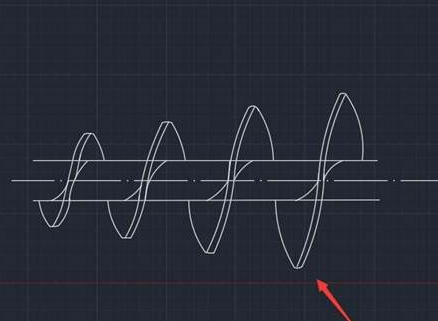

6.然后，我们再重复执行以上的步骤进行操作，这样我们的螺杆的图形就画好了！
