CAD图形填充剖面线技巧
我们CAD中在绘图时，我们想要填充图形的剖面线该怎么去操作呢？
1.我们要去看看图形的间隙设置。有些图形因为比较下，而间隙设置太大的话也可能视觉上产生封闭的错觉。
还有可能是图形边界有多重图线重合的原因。

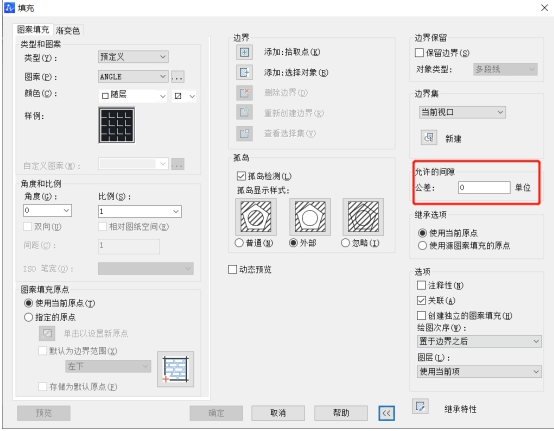

2.我们在菜单栏中点击“绘图”再点击“图案填充”，查看“允许的间隙”大小，觉得间隙太大的话可适当调整。
3.经过上面一步检测确认不是间隙的问题的话，那就证明图形是封闭的。这时可以查看命令行，检查是否打开FILL变量（当其关闭的时候图形是不能显示填充的）。
