CAD如何设置图层的线宽？
CAD如何设置图层的线宽？
我们使用CAD画图的时候,标注图纸的尺寸和图形的外轮廓的线宽是不同的,通过线宽的差别可以区分出线条的类型,下面小编介绍一下设置线宽的方法.
方法/步骤

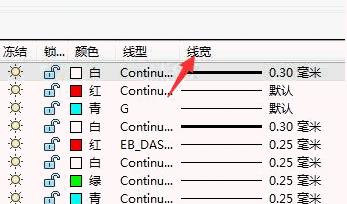

1.可以直接在图层里面设置线宽，首先打开图层管理器，找到相对应的层，点击线宽，设置我们想要的宽度。

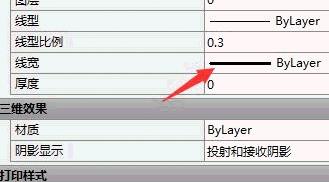

2.如果是已经存在的图形想要去重设它的宽度，直接双击图形，自动弹出特性对话框，在线宽右侧的下拉框里选择所需要的宽度。
3.另一种方式是在绘图区的下方把鼠标移到显示/隐藏线框的图标开关，如下图所示

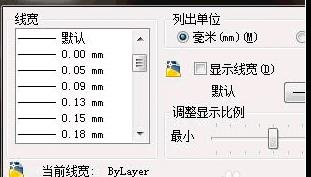

直接按鼠标的右键进行设置，弹出线宽设置对话框，选择想要的线宽。
4.当然还可以用已知的图层线宽格式刷成和已知一样的线宽，在下方输入快捷命令MA，确认后选择已知图的线宽，再选择想改变的图。
