边界在CAD软件中就是一个封闭区域的轮廓。用户能通过直线、圆弧、圆、多段线等多种图形对象来构成一个封闭的区域，然后使用CAD中的边界命令BOUNDARY根据封闭区域内的任意一个指定点来自动分析该区域的轮廓，并以多段线或域面的形式保存下来，可以方便后续的制图工作。本文将为你详细介绍边界命令的使用方式。
1.使用CAD软件打开一个需要创建边界的图纸文件，缩放到合适的显示位置；
2.在命令行中输入【BOUNDARY】回车键启动边界命令；

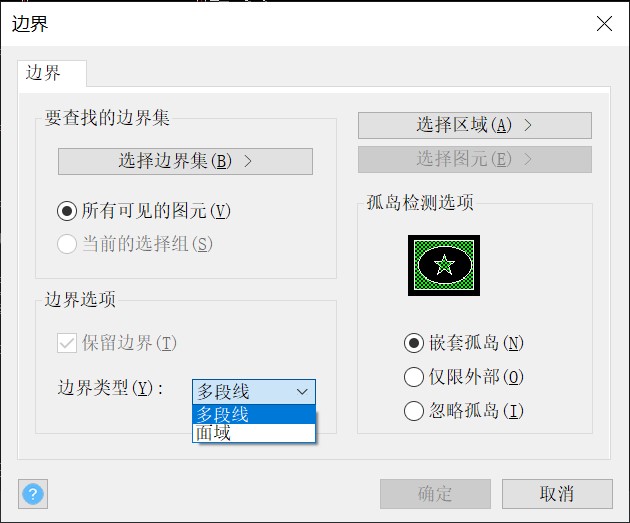

3.在弹出的【边界】对话框中将边界类型设置成多段线；

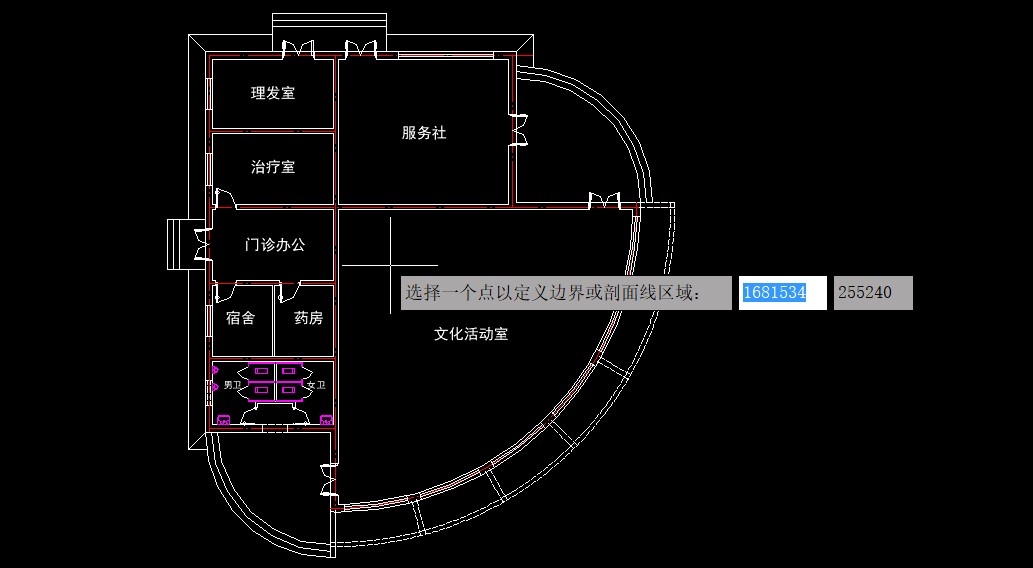

4.设置完成后点击【选择区域】按钮，在状态栏提示捕捉拾取点时，单击“文化活动室”内部的任意位置，选中拾取点所在区域后，点击回车键确认，系统会将所选位置整个封闭并以多段线的形式保存，供以后查询面积等使用。
5.在捕捉拾取点时，若不是在封闭图形内部拾取点，系统会弹出【边界定义错误】窗口进行提示，点击【确认】后可重新选择区域。
以上就是使用CAD软件创建边界的方式，你学会了吗？
