如何固定矩形的长度
在CAD中矩形绘制简单易学，但是我们绘制的设计图需要规定长度的矩形，就有点难度了，应为在把握长度方面不好拿捏，那有什么办法可以帮助大家呢？
1.我们先打开CAD软件。

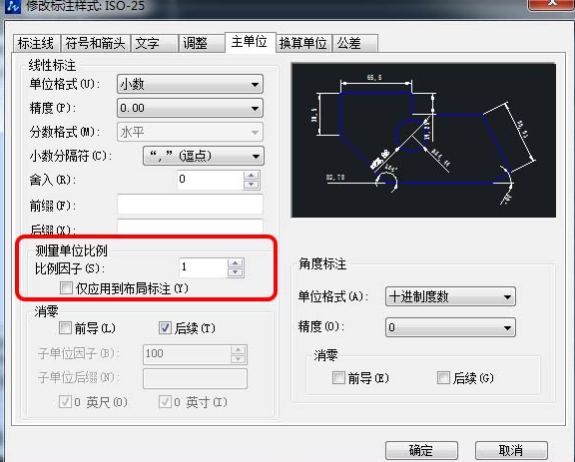

2.在修改标注样式对话框里设置比例，以200mm*100mm为例，如果图纸是1:1，那绘图时输入的长度就是实际长度，不然绘图的尺寸就是实际尺寸/图例。

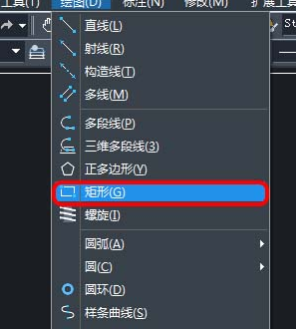

3. 我们通过界面点击“绘图”找到“矩形”。

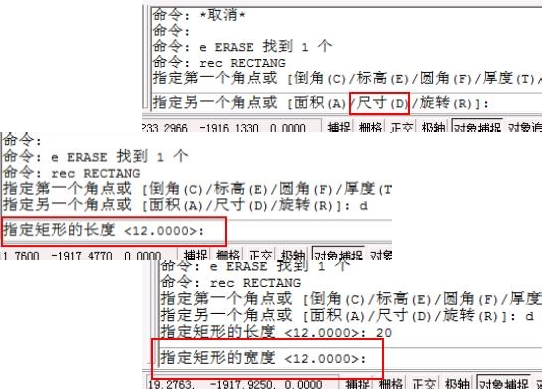

4.我们也可以通过输入rec命令回车，来设置矩形比例
两种方法如下：
（1）输入REC命令后，移动鼠标来确定矩形的顶点，接着输入指令：D，设置矩形的大小。
（2）输入REC命令后，确定顶点后·，接着输入指令@200,100，并回车确定。
就可以绘制矩形啦！
