制作尖角和圆角是CAD制图过程十分常见的操作，但对于CAD使用新手而言，常常会遇到想要建立尖角却建成圆角的情况，本文将给大家详细介绍CAD中使用FILLET命令建立尖角与与圆角的区别。
用FILLET命令画圆角：

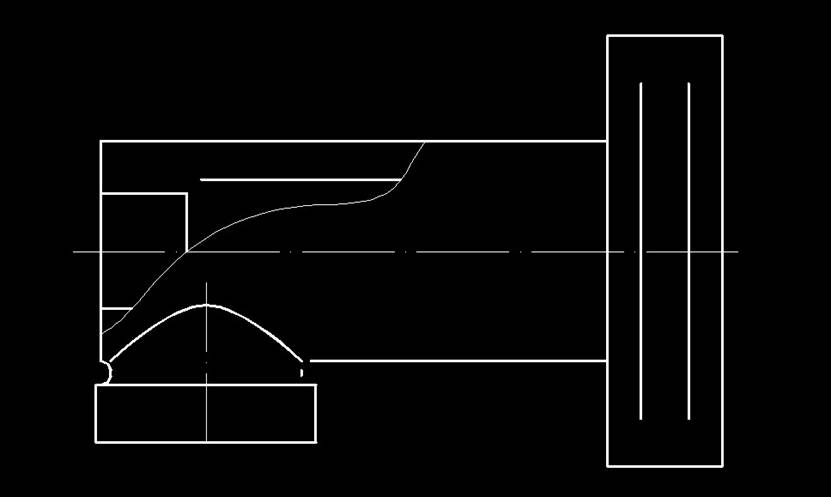

1.用luck18网址打开一张图纸文件，缩放到合适的显示位置；
2.在命令行中输入【FILLET】命令，按回车键确认开启；

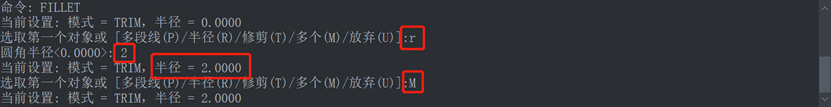

3.在命令行中输入【R】，按回车确认；再输入【2】，按回车确认；这样就将倒圆角的半径设置成了2。
4.如果需要对多个对象进行倒圆角，可以再在命令行中输入【M】选择多个，这样处理完一个倒圆角后不需要再次启动Fillet命令就可以直接选择下一个倒圆角对象；

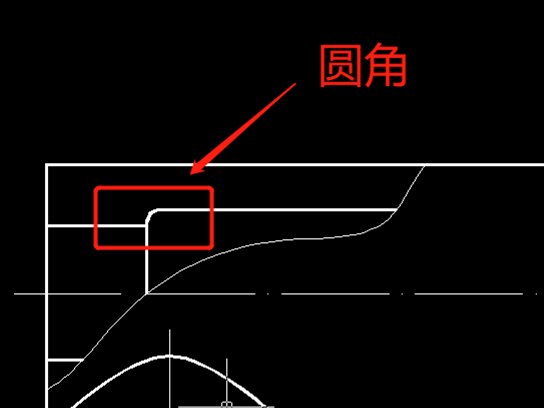

5.选择图示中的水平线作为第一个对象，再选择垂直线作为第二个需要倒圆角的对象。这样就完成了两条垂线之间的倒圆角，如图所示：
用FILLET命令画尖角：
1.再次在命令行中输入【FILLET】命令，按回车键确认开启；命令行中会弹出“当前设置”，由图可以看到当前半径设为了2；

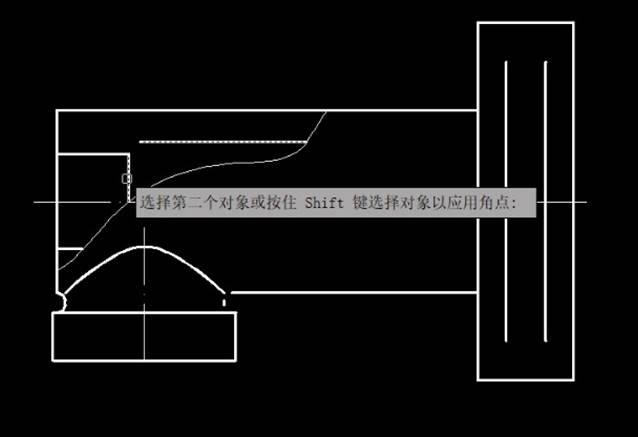

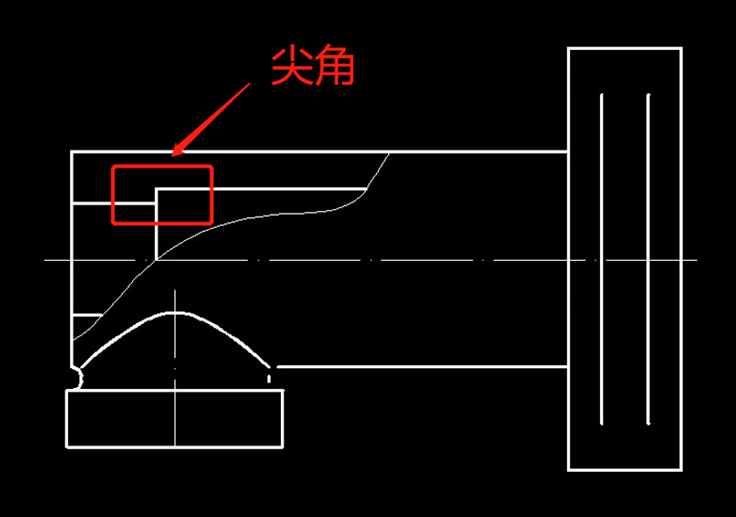

2.选择水平线作为第一个倒圆角对象；如果此时直接选择第二个对象，则系统会新建一个半径为2的倒圆角，因此在选择第二个对象时，应该按住Shift键，同时再选择垂直的线段，则此时系统会以0作为半径，新建一个尖角，如图所示：
以上就是建立圆角与尖角的区别，你学会了吗？
