CAD中的折弯标注和折弯线性标注
在对图纸进行标注的时候有些情况下直接标注可能会不太美观甚至不利于理解，今天就给大家讲讲CAD中的折弯标注和折弯线性标注，它们可以满足大尺寸的图形标注，下面我们来看一下具体操作。
一、折弯标注
顾名思义，折弯标注就是可以在标注线上添加折弯，方便大半径圆弧的标注。可以通过点击菜单栏的标注-折弯打开（也可在命令行中输入DIMJOGGED调出）。
首先要选择圆弧，指定替代圆心的位置，然后指定尺寸线，即半径标注文字的位置，然后确定折弯的位置。实例标注如下所示：
二、线性折弯标注

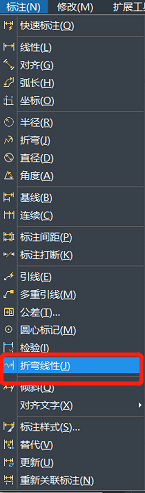

线性折弯标注则针对特别狭长的图形，可以将图形从中间折断并进行标注。但与折弯标注不同的是，它不能直接进行标注而只是在已标注的线性标注上添加一个折弯。在菜单栏上找到标注-折弯线性标注，打开（命令是DIMJOGLINE）

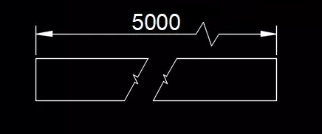

标注效果如下：
