CAD图形移动的技巧

在CAD绘图时，我们想要移动图形，有啥方便的技巧呢？

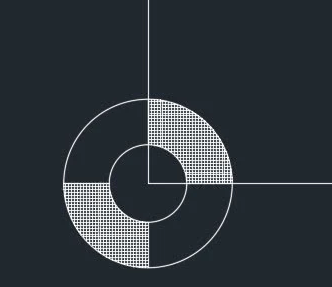

1.首先，打开xelegaCAD软件，插入需要移动的图形。

一、对象捕捉法

1.选中移动对象，在右侧工具面板上选择移动工具。

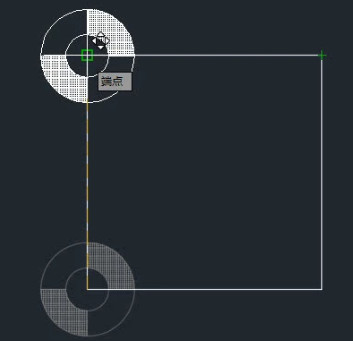

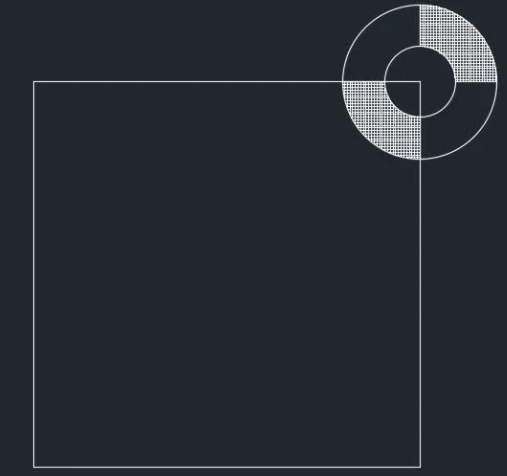

2.打开捕捉开关，鼠标单击选中图形基点，我们再点击目标基点，我们就完成图形移动了。

二、坐标相对距离移动法

1.选中移动对象，点击“移动”工具。

2.在命令行输入D，这里我们采用相对坐标方式进行移动，然后回车。

3.我们再输入X、Y方向上的相对位置数值（比如100、100，即表示X、Y方向上各移动100），回车，这样就移动图形啦！

三、距离＋角度移动法

1.第一步还是选中移动对象，然后点击移动工具。

2.选择图形上的3点作为基点，输入“@距离，角度”。

（如“@100,45”即表示将图形以基点45°方向上移动100），按下空格便可执行移动命令将图形移动到指定的位置。

希望以上三种方法能帮助到大家！
