CAD用图案命令填充绘制剖面线
以轴承座为例，介绍用 CAD表达机件视图的步骤和方法。
1、创建或调用样板图。
2、布图 打开中心线层，运用直线命令绘制图中的主要中心线。这一步应注意中心线的位置安排要考虑给尺寸标注留出空间。
3、画机件的主、左视图。如图：
4、选择适当的表达方法并修改视图。
5、画剖面符号。方法和步骤如下：
6 、启动“图案填充”命令。

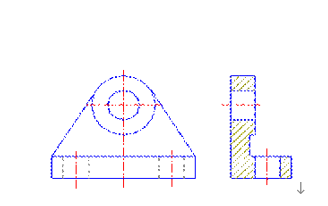

7、如上图所示的“边界图案填充”对话框“快速”选项卡中，选取“类型”为“预定义”；“图案”为ANSI31；角度为0°；比例为2。单击“拾取点”按钮，在要画剖面线的区域内取点。左视图中的1、2、3点。此时，选中的区域内亮显。回车，然后返回“边界图案填充”对话框。 单击“预览”按钮，预览剖面线在图中的显示情况。 单击“确定”按钮，将剖面线绘制到图中。如图：
8、存盘退出
