三通管在日常生活中有着非常广泛的应用，在机械零件制图中不可避免的会出现，下面我们就来学习一下！
1.执行box命令，——中心点——L——60、120、60

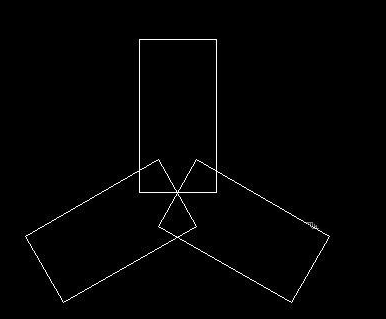

2.执行阵列命令，数量为3。

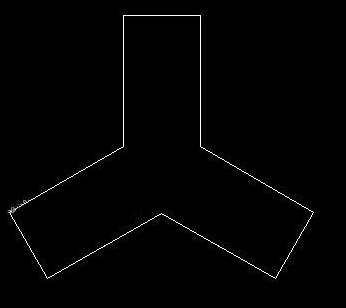

3.执行union命令，对上述图形进行合并。

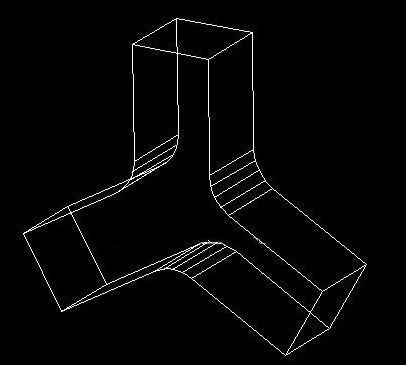

4.执行两次圆角命令，R均为30。

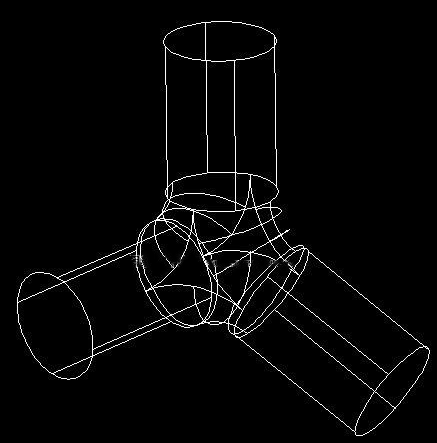

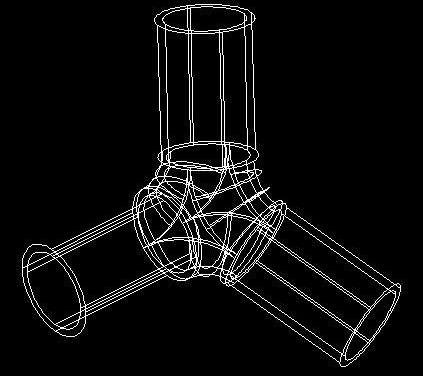

5.执行抽壳命令，选择“自由动态观察”转动，将3个面删除，并以5位单位进行偏移。

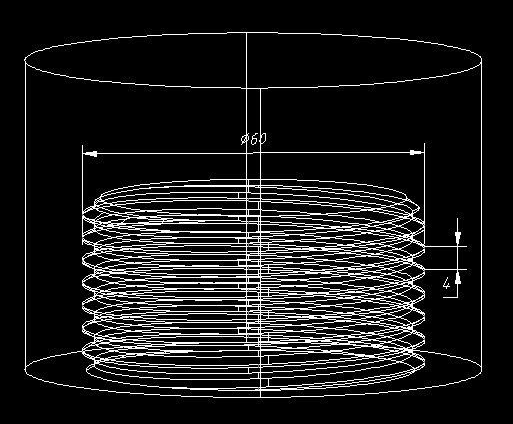

6.剩下的就是绘制它的螺纹部分：先用程序绘制一个实体螺纹，在其外部做一圆柱体，执行差集命令后即可得到内螺纹效果；

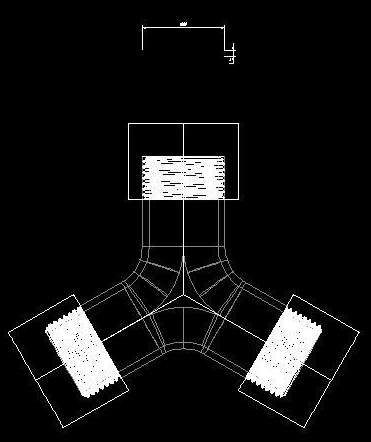

7.将其移动到合适的位置并进行阵列。

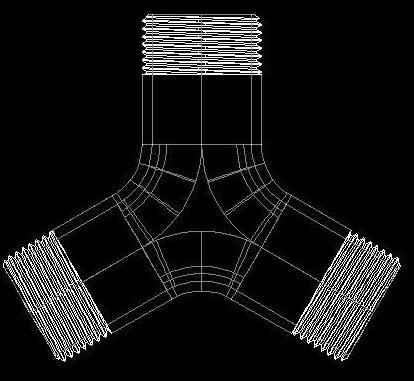

8.最后执行差集命令三通管就绘制完成啦！
