CAD中的“对齐”(align)
本文章主要是给读者介绍一下CAD中的“对齐”功能,有需要的朋友可以参考一下。

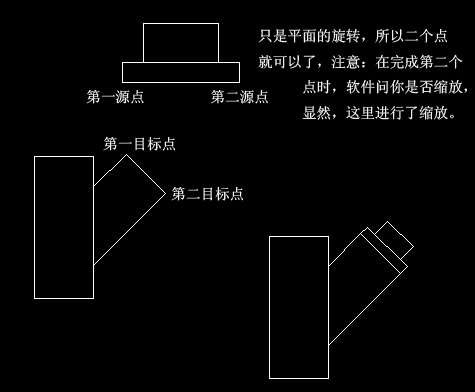

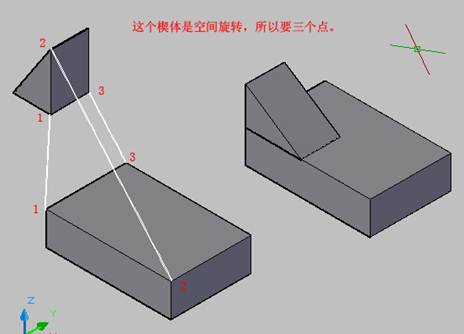

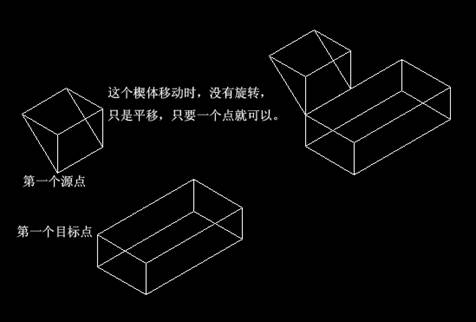

CAD中有一个命令,多数人叫“对齐”(align),实际Align是“排列”的意思。就是把二个图形重新排列一下。它用到源点和目标。下面用三个图来说明,无须多余的文字。(软件中设定了三个点,有时用一个或二个就可以)
千万不能理解为word等软件中的“左对齐”、“右对齐”的“对齐”。
